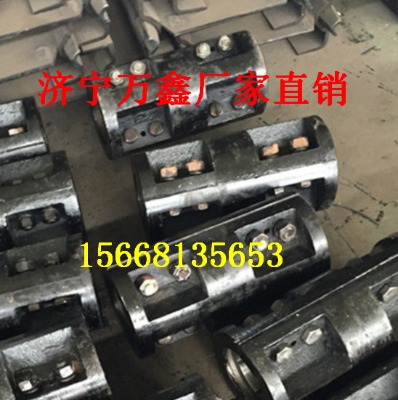

萬鑫礦用配件sgb620/40t半滾筒

主要部分結構、性能說明

 1、總體結構：本產品主要由傳動部、推移梁、過渡槽、中部槽、刮板鏈、機尾、左右擋板等部件組成。

 2、主要部件結構及工作原理

 傳動部：傳動部主要由電動機、減速器、鏈輪、機頭架、舌板、盲軸、緊鏈器等部件組成,聯結罩將電動機、減速器連成一個整體,動力通過減速器傳遞至鏈輪,鏈輪帶動刮板構成封閉式無極傳動鏈,從而起到運輸?shù)淖饔谩?/p>

 3、減速器：減速器為三級圓錐圓柱齒輪傳動,傳動功率40kw,傳動比24.564。為保證軸承正常運轉,應對軸承的軸向游隙進行適當調整：軸為0.04--0.1；第二軸為0.08—0.15；第三軸為0.07—0.15；第四軸為0.2—0.4,圓弧傘齒輪的軸向位置也應適當調整,以保證合理的嚙合側隙和接觸斑點,其嚙合側隙不小于0.17mm,接觸斑點沿齒長和齒高方向不少于50％。軸軸向游隙可通過調整螺母進行調整,第二、三、四軸軸向游隙用調整墊進行調整。

 4、鏈輪：鏈輪半滾筒組成一體,為刮板鏈傳遞動力。

 5、機頭架：機頭架由側板、底板等零件組焊而成,其側面分別用以固定減速器和盲軸總成,尾端與過渡槽連接。

 6、盲軸：盲軸由軸承座、盲軸等零件組成,其主要作用是支撐鏈輪。

 7、緊鏈器：緊鏈器由偏心輪、外殼、閘帶、制動輪等零件組成,通過閘帶抱緊制動輪實現制動,并與緊鏈掛鉤配合使用,起到張緊刮板鏈的作用。

 8、過渡槽：過渡槽由槽幫鋼和中板組焊而成,是機頭架和中部槽的過渡連接裝
