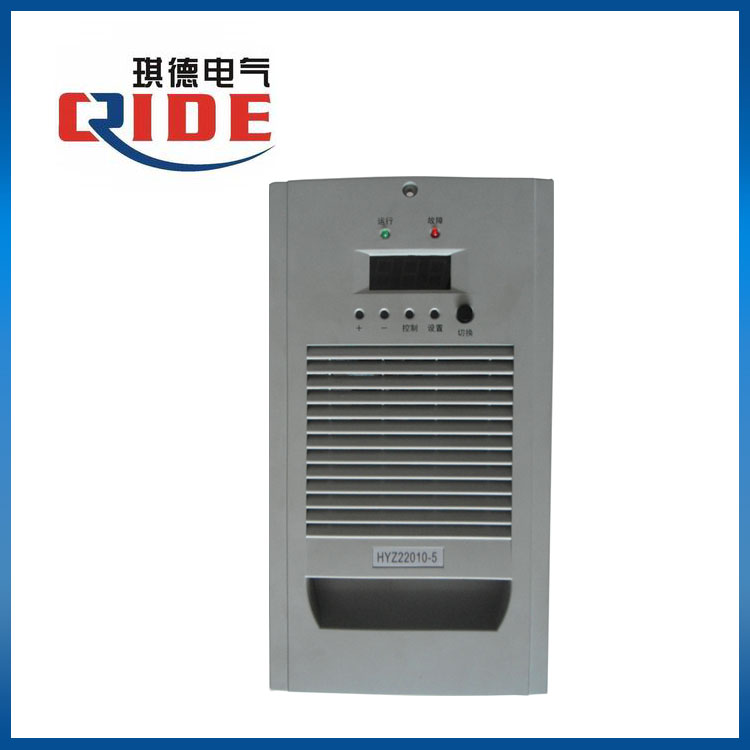

hyz系列z型規格有：hyz22010-5、hyz22020-5、hyz22005-5、hyz11010-5、hyz11020-5、hyz11040-5。

以上型號產品是本公司給樂清一家上市集團公司貼牌生產的直流屏模塊的型號,如有問題可以同該集團公司咨詢,也可以直接同本公司聯系．

模塊功能特點

lcd漢字顯示,模塊工作狀態和工作參數一目了然,通過rs485接口,在系統主監控工作時,模塊接收主監控發出的工作參數,無主監控器時,可以在模塊面板上方便的設置模塊工作參數。

hyz采用軟件校準技術,模塊內部沒有一個電位器,通過按鍵和lcd顯示可以校準模塊輸出電壓、輸出限流、電壓測量、電流測量,模塊參數整定方便快捷。

采用自主均流技術,模塊間均流偏差小于3％。

采用zvs軟開關技術邊緣諧振技術,使開關過程損耗大為降低,從而進一步減小體積、減輕重量、極大提高模塊性能。

模塊技術參數

交流輸入：380v  ac  50hz

直流輸出：220v  dc  10a

pin1：ua,pin2：ub,pin3：uc,pin4：接大地,pin26：dc+,pin27：dc-,pin16：均流信號,pin8：rs485-a,pin20：rs485-b。

額定工作電壓：380v（-15％~+12％）,50hz。

電壓變化范圍：ac323-437v。

頻率變化范圍：50hz±10％。

輸出電壓范圍：dc194v-291v(dc220v)、97v-145.5v(dc110v)

工作環境溫度：-10℃ --45℃

冷卻方式：

z型模塊采用自冷方式,克服風冷模塊的缺陷,適用任何環境,產品更加穩定,可靠。

電源模塊的外形：325×230×130,電源模塊的凈重量：９kg。

包裝：

外包裝外形：420mm*315 mm *235 mm (長寬高),產品毛重：10kg。

產品內裝防水尼龍袋,中置珍珠棉模套,外面用紙箱包裝,包裝適用任何方式運輸。

（本公司以上所有產品,包括客戶的提供維修模塊一年內免費保修）。

科技以人為本,質量品質上乘,請放心使用！
