微電腦電池內阻測試儀是用于測量電池內部阻抗和電池酸 化膜破損程度的儀器。主要用于電池或電芯的電壓和內阻的測量。它是對被測試對象施加1khz 交流信號,通過測量其交流壓降而獲得其內阻。通常電池及電芯其阻值越小則性能越好,

故通過測試內阻來判斷電池和電芯的品質是一種快速而可靠的方法。

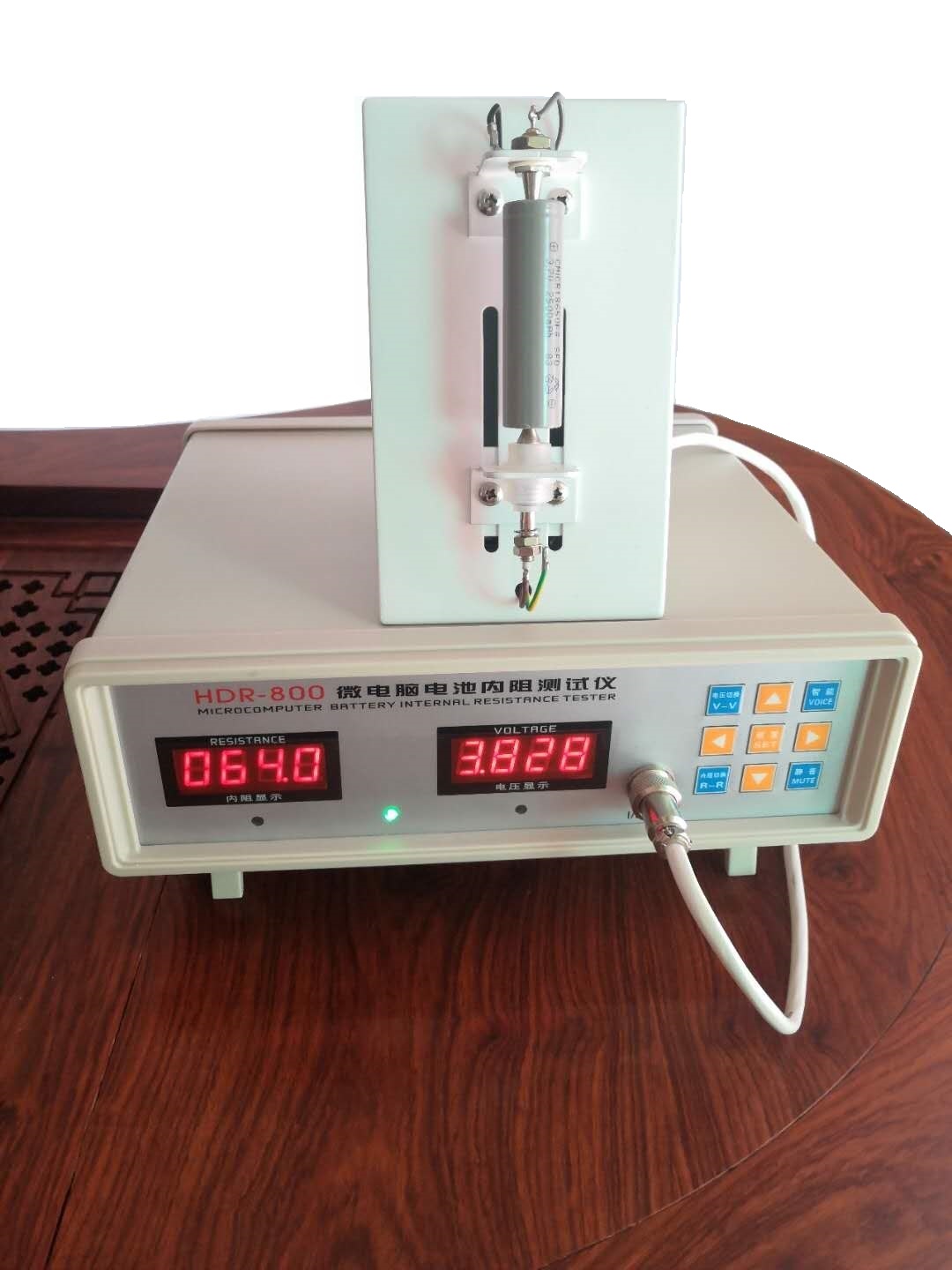

hdr-800微電腦電池內阻測試儀,輸入阻抗大于100k,采用四線采樣法,能夠有效減少測量誤差,可測試有源或者無源對象的阻值�？赏瑫r測試電池(電芯)的電壓和內阻；其量程大、精度高、操作簡單,廣泛適用于各類電池、電芯生產廠家；同時也非常適用于各電池經銷商、電池終端用戶對電池（電芯）進行來料檢測。

hdr-800微電腦電池內阻測試儀主要有如下功能：

1. 測試電壓0－30v,內阻0－2000mω的電池、電芯

2. 可以通過軟件的方式進行校準；

3. 測試時間可以設定；

4. 正接、反接是否測試可選；

5. 數碼管亮度可調；

6. 蜂鳴器報警提示；

7. 可升級連電腦功能；

8. 設置好的參數掉電保存。

注意：此儀器只能測試電壓30v 以內的電池。

●技術指標：

電池內阻測試儀量程分辨率精度:±（％讀數+數字）

電壓：

0—4.999 v 0.001v ± (0.05％ +2)     0—29.99 v 0.01v ± (0.05％+10)

內阻：

0.1—200mω 0.1mω ± (0.05％+0.5)   1—2000mω 1mω ± (0.05％+2)

適用范圍

內阻在2 歐姆以內的各類電池、電芯。

如：鋰離子電池、聚合物電池、鎳鎘電池、磷酸 鐵鋰電池、小型、小型

免維護鉛酸 蓄電池、鋼殼電芯、鋁殼電芯、聚合物電芯、18650電芯等；

如：手機電池、數碼電池、玩具、音響等電子產品電池、pda 電池、2－6 串鋰電池組、2－15 串鎳氫（鎳鎘）電池組等。

1. 輸入電源：220v±10％ / 50hz

2. 消耗功率：5－10w

3. 測試速度：80ms

4. 儀器大小：300mm(l)*300mm(w)*100mm(h) 重量：2.8kg

5. 設備組成：主機1 臺、電源線1 條、測試表筆（夾具）1 副、操作說明書

（含保修卡）1 份

●各按鍵功能說明：

設置參數設置鍵：按該鍵可進行各項參數設定,其設置方式為按順序進行設置。

按下該鍵后即進入到參數設置狀態。共有9 個參數可以進行設置。

其順序為：0001 三位數電壓上限→0002 三位數電壓下限→0003 兩位數電壓上限  0004兩位數電壓下限  0005內阻上限→0006內阻下限→0007亮度調節

→0008 測試時間調節→0009 反接是否測試0為不分正負1為位分正負極。

參數補充說明：

0007 亮度調節：其中亮度調節共分為10 級,數值越大,則亮度越高�？�

按‘▲▼’鍵設置具體值。

0008 測試時間：單位為10ms,如‘0010’則表示儀器在采樣測試100ms

（10*10）后停止測試。

0009 反接是否測試：‘0000’表示正負極正接、反接都啟動測試；‘0001’

表示正負極反接時不會啟動測試�？砂础�▲▼’鍵進行切換。

各項參數的具體值,請根據需要而設定。每次參數設置完成后,儀器會自

動保存,即使關機后,重新開機,依然有效。

▲ ▼ 數值增/減鍵：在設置狀態下,每按一次該鍵,對應的數值增加/減少1。

左/右移位鍵：在設置狀態下,每按一次該鍵,當前的狀態向左/右移動1 位。
