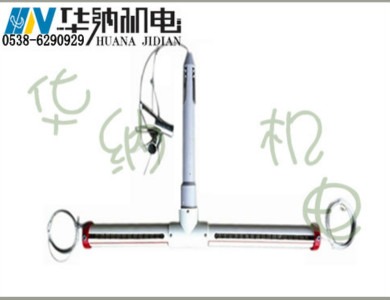

產品名稱：頂板離層指示儀

產品型號：lby-3型、wby10型、zkby-2型

產品類型：礦壓觀測儀表

產品品牌：泰安 華納機電

廠家：泰安 市華納機電設備有限公司

產品用途：

頂板離層指示儀是一種檢測頂板巖層移動的專用監測儀器。它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。lby-3型頂板離層指示儀為煤礦工程技術人員和監測工作人員提供確定錨桿的長度、抗拉強度,了解所使用錨桿的合理性、經濟性而需要的科學依據。

lby-3型頂板離層指示儀的安 裝使用可有效的防止頂板坍落事故的發生,確保煤礦安 全生產。

頂板離層儀主要有基點錨固器、鋼絞線、套筒、游標、拉緊螺絲組成。

安 裝步驟：

為了準確反映頂板變化情況,離層儀要緊跟工作面迎頭安 裝,在安 裝后工作面10-700米內的離層儀要每班進行觀測記錄。

1、用錨桿鉆機∮28mm鉆頭打7m—8m深的孔；深部基點：用安 裝桿將深部基點錨固器推入孔中,直至孔底,抽出安 裝桿后,手拉一下鋼絲繩,確認錨固器已卡住,深基點應固定頂板以上7m—8m處；淺基點3-4m淺基點：用安 裝桿推入淺部基點錨固器至2--3米處,抽出安 裝桿后用手拉一下鋼絲繩,確認錨固器已固定住；

2、兩端固定螺絲對準刻度：記下淺部、深部的初始讀數,用螺絲卡死,并截去多余鋼繩。

頂板離層儀的使用規定：

巷道每隔5m—10m安 設一個lby-3a頂板離層指示儀；離層指示儀安 裝位置距迎頭不得超過1.5m,否則無法捕捉頂板離層的全過程。

lby-3型頂板離層指示儀技術特性：

①測量方式：反光彩色顯示；②測量點數：2個；③最 大 量程：200㎜；④讀數精度：1㎜；⑤安 裝錨孔直徑：28-42㎜。

泰安 市華納機電設備有限公司生產：丁字型頂板離層儀,lby-3型,wby10型等,現貨銷售,歡迎定購。
