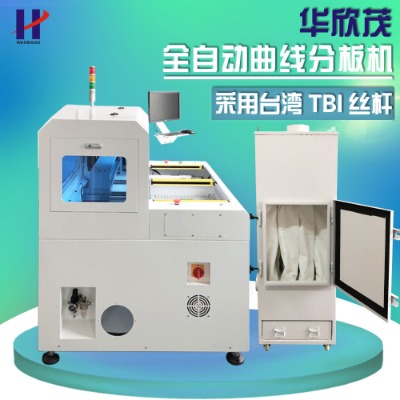

全自動曲線分板機

pcb-400

一、機器設備清單：硬件　主軸星晨主軸及四方變頻器系列ccddaxiang 540tvl系列系列工業相機鏡頭cctvlens  ex2c 絲桿臺灣tbi研磨精密滾珠絲桿導軌臺灣tbi直線加寬導軌伺服電機panasonic  minas –a6系列i/o控制卡adt  pci-850運動控制卡adt  pci-850轉接卡adt型工控主機機箱（富士康）主板（華碩）固態硬盤  內存2gb 2cpu 2.0g顯示器dell液晶lcd19"顯示器

二、產品介紹：

1、主要利用銑刀高速運轉將各種不同類型的多連片線路板,按預先編程路徑分切成小塊的設備（如：手機、u盤、電源板等）

2、pcba在分切的過程中,無論采用那種分板方式,都會產生應力。應力如果很大_,有可能會造成pcba焊點開裂。我司保證我們的分板機切割過程中絕對不會產生很大_應力。下圖是大_陸汽車購買的我司分板機做的應力測試（完整應力測試過程可向我司索要查看）

3、配置高像素 ccd放大_鏡頭,輔助程序示教及編輯功能,精度更高更精確,圖像更清晰。

4、自動 mark 定位補正系統,移動路徑顯示追蹤,切割精度更高,滿足更高精密產品。自動對焦校正功能,

pcba只要在80mm2之內的范圍內放偏,機器視覺可進行自動路線校正,放寬了操作員在放板時的精度要求,

大_大_提高工作效率。

5、刀具磨損管理監測,銑刀切割一定距離后會自動上升和下降至另一段未切割的刀刃位置,上下距離及次數

可根據刀刃長度自由設定,延長銑刀壽命。

6、程序的左右工作臺復制、區塊復制、陳列、多角度連接板復制、單步跟蹤修改功能、區塊編輯修改功能,

精確簡化了程序制作的時間。光標取點編程方式,大_大_提高編輯效率和減少編程時間。

7、pcba在分切過程中會產生粉 塵,強力吸塵過濾集塵器及靜電消除裝置,可干凈解決切割粉 塵問題。

進口風機讓集塵更清凈無噪音

8、軟件操作非常人性化、易懂、易學、易操作,新員工上崗無壓力

三、產品優勢：

1、利用研磨絲桿帶動雙y軸工作平臺活動,實現x、y1、y2、z四軸同時高效工作,提高分割速度,

比傳統氣缸帶動雙y軸的設計速度提高35％左右。比對圖如下：

2、x、y1、y2、z四軸采用高精度研磨絲桿,更穩定精確。

3、實現吸風口永遠固定在切割位置,吸塵風力更集中,吸塵時會有更好的效果。

徹底解決工作平臺與pcba板上粉 塵殘留的問題。

4、主軸更貼近x軸面板,有效改善切割時產生的走刀偏差

四、機器性能指標：overall（概述）設備尺寸1150mm x 1250mm x 1325mm重量750kg底腳可調高度60~110mmmanipulator（機械控制）操縱馬達類型panasonic minas a6系列操縱馬達重復精度0.001mm最_大_行程范圍870mm*450mm*50mmwork station（工作臺）板的定位方式治具定位、萬能頂針定位、視覺校正進出板方式左右工作臺絲桿、導軌、伺服電機傳動分板最_大_尺寸350mm*400mm（雙工作臺面）板最_大_厚度5mmfixturing（夾具）剛性夾具客戶訂制防靜電治具上端夾緊采用孔定位方式spindle motor(主軸)功率400w最_大_轉速40000rpm/min冷卻方式自然冷卻方式更換工具方式專用扳手更換routing capability（路徑性能）最_大_切割速度100mm/s最_大_移動速度3000mm/svacuum system（過濾系統）過濾系統功率2.2kw380v電機過濾器立式utilities（動力）power（功率）4.5kw ac380vair supply（氣壓）4-6kg/cm2programming（程序）編程方式在線編程編輯功能直線、斜線、圓孤、圓程序存儲跟據需要選擇存儲位置配置編程ccddaxiang 540tvl系列高像素 彩色ccd刀具直徑補償自動過濾器設定每次加工完成停機自動振打清潔過濾袋并將灰塵集中到集塵箱operation monitors（監視器）三色燈高亮度三色燈監視機器的各種工作狀態 工具好壞檢測刀具壽命使用累計距離檢測馬達過熱檢測具有過熱、過載、低電壓等保護功能伺服過載檢測具有過載、線路是否正常、低電壓等保護功能工具壽命跟蹤刀具壽命累計距離檢測分板計數分板計數,分板用時計數方式。機器報錯記錄軟件自動機器報警提示accuracy（精度）軸位置精度±0.01mm分板精度±0.025mm機臺重覆精度± 0.01mm重覆切割精度± 0.025mmsafety（安 全裝置）工作范圍保護罩采用四面密封保護方式安 全光幕左右工作臺緊急停止按鈕左右工作臺

五、高速吸塵器參數：過濾器立式箱體集塵箱尺寸730mm×640mm×1700mm電壓功率ac380v  50hz,2.2kw、3hp噪音75db以下入風口\出風口尺寸6寸\8寸電源線5x2.52高密過濾袋16pcs

六、實物展示：

以上就是四軸曲線分板機pcb-400的詳細資料,如有不清楚的地方,請隨時聯系我們聯系電話。這款機器是我司自主品牌,在我司研發生產。我司位于深圳龍華區,隨時歡迎到我司驗廠試用。

華欣茂公司技術部提供
