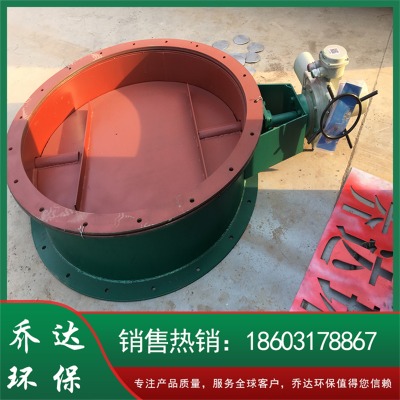

煙氣通風蝶閥應用于化工、建材、電站、玻璃等行業中的通風、環保工程的含塵冷風或熱風氣體管道中,作為氣體介質調節流量或切斷的管道控制裝置。本類閥門在管道中一般應當水平安 裝。

煙氣通風蝶閥結構特點：

1.采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的,結構緊湊、重量輕、便于安 裝、流阻小、流通量大,避免高溫膨脹的影響,操作輕便。

2.內無連桿、螺栓等、工作可靠、使用壽命長。可以多工位安 裝,不受介質流向影響

煙氣通風蝶閥工作原理：

通風蝶閥分為手動和電動傳動,可由電動機或者渦輪帶動驅動執行機構,使蝶板在90°范圍內自由轉動以達到啟閉或調節介質流量的目的。

煙氣通風蝶閥安 裝要點：

1.安 裝位置、高度、進出口方向_符合設計要求,注意介質流動的方向應與閥體所標箭頭方向一致,連接應牢固緊密。

2.閥門安 裝前_進行外觀檢查,閥門的銘牌應符合現行我國標準《通用閥門標志》gb 12220的規定。對于工作壓力大于1.0 mpa 及在主干管上起到切斷作用的閥門,安 裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍；試驗持續的時間符合gb 50243要求。
