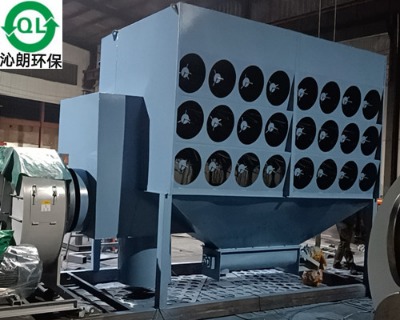

濾筒式除塵器的結構是由進風口、消音器、箱體、濾筒支架、濾筒、清灰裝置、灰斗、插板閥、電控系統等組成。

濾筒除塵器選用技術

1清灰裝置

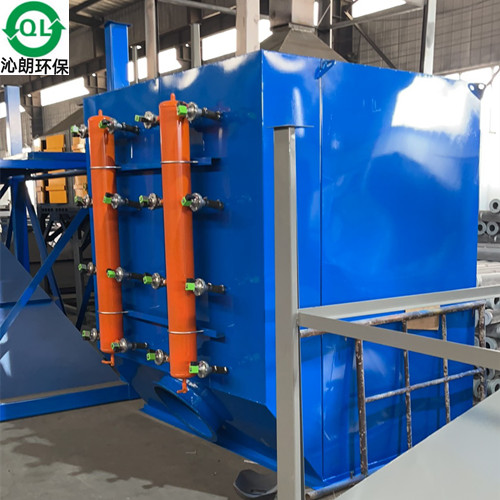

傳統的濾筒除塵器有兩種清灰方式,一種是高壓氣流反吹,一種是脈沖氣流噴吹,實踐表明前者的優點是氣流均勻,缺點是耗氣量大；后者的優點是耗氣量小,缺點是氣流弱小。為此可作兩個方面改進：一方面在脈沖噴吹管上增加導流裝置,加強氣流誘導作用,另一方面把濾筒上部導流風管取消,使脈沖氣流和誘導氣流同時充分進入濾筒。這樣改進后耗氣量少,氣流均勻,清灰效果好,根據計算,技術改進后的清灰氣流流量是脈沖氣量的3－5倍。

2 氣量分布板

濾筒除塵器的氣流分布很重要,必須考慮如何避免設備進口處由于風速較高造成對濾料的高磨損區域。氣流分布板用于濾筒式除塵器有獨特要求,氣流分布必須十分穩定和均勻。才有利于氣流的上升和粉 塵的下降,氣流分布板開孔率35％。根據計算,阻力系數<2,由此可見在氣流速度<0.8m/s的情況下,多孔氣流分布板可以滿足濾筒式除塵器的要求。

濾筒除塵器的特點如下：

①由于濾料折褶成筒狀使用,使濾料布置密度大,所以除塵器結構緊湊,體積小；②濾筒高度小,安 裝方便,使用維修工作量��；

③同體積除塵器過濾面積相對較大,過濾風速較小,阻力不大；

④濾料折褶要求兩端密封嚴格,不能有漏氣,否則會降低效果。
