in-analysis鋼結構精度管理系統

一.  概述

in-analysis鋼結構件精度分析軟件可以對生產出的鋼結構構件進行現場尺寸檢查、幾何量檢查、三維精度控制、三維精度分析,并形成信息全面的精度檢查表。系統以軟件為核心,配合現代高精度全站儀以及各種輔助測量附件,能夠快速精確的對各種復雜構件進行精度檢查和控制。

二.   優勢

1.    輕松掌握數模偏差,界面直觀顯示

2.    軟件使用易上手,培訓成本低,可快速投入使用

3.    構件精度嚴格控制,降低形變風險

4.    明顯減少返工修整工作量,降低成本

5.    大大縮短建造周期

6.    自動進行分段精度分析,減輕用戶工作量

三.   特點

1.    支持常用鋼結構設計軟件,如3d3s、tekla、pkpm、autocad等,數據可無縫對接

2.    可對精度控制點進行編碼管理,可按偏差范圍及類型進行分類統計管理

3.    可根據部材類型及環境溫度對測量結果進行補償修正

4.    可將同構件二次或多次測量數據進行對比分析

5.    可分析計算合攏口切割量、加強筋錯位、對接面錯位

6.    完全自主便捷的二三維聯動的精度檢查單,支持用戶個性化定制

7.    可連接精度管理數據庫,進行數據入庫出庫操作

四.   功能

1.    讀取多種格式的模型文件。或連接其數據庫直接讀取設計數據

2.    模型編輯功能,可對模型進行簡單編輯處理

3.    手動或自動批量標注精度控制點,提取點的三維坐標

4.    計算各種幾何量,如長度、角度、面積、體積、曲線長、垂直度、平面度、準直度、圓心、球心等

5.    可計算兩個實測點和設計點之間的幾何量,并計算出實測和設計的偏差,該計算的結果可以保存到計算欄中,并可以輸出到報表中

6.    測量數據坐標變換

7.    使用點平移、角度旋轉、位移旋轉功能便于對測量數據進行坐標變換,其作用主要是統一坐標系及對誤差進行精密分析

8.    三維建造偏差計算與標注

9.    實測點與設計點可按距離、點號等進行綁定匹配或自動匹配,計算標注三維建造偏差

10.  生成精度分析檢查單包括系統內置的二維精度檢查單、或生成excel格式的精度檢查單。均可自定義格式及內容

11.  胎架計算,出具胎架部署圖

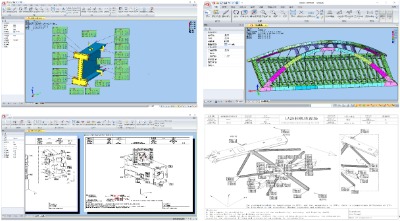

五.   產品展示
