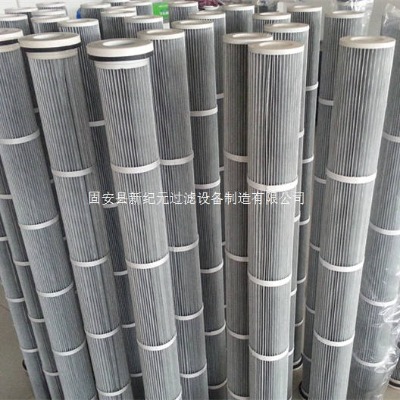

除塵濾芯介紹：

除塵濾芯是根據各種粉 末狀物質的經過孔徑設計制作的圓柱,圓錐,橢圓,扁框等形狀的過濾元件,滿足各種粉 末狀物質過濾要求。除塵濾芯的過濾性能主要體現在過濾效率、容塵量、透氣率及阻力、使用壽命。

除塵濾芯過濾面積的計算

過濾面積可以根據公式：a=l×2×n×m來計算。過濾面積可以根據公式中a代表過濾面積,單位m；l代表濾紙的折深,單位m；n代表折數；m為除塵濾芯的有效高度。例如： 常用的一款除塵濾芯的有

效高度m=0.6m,折深l=0.04m,折數為n=150,那么該濾芯的過濾面積為a=0.04×2×150×0.6,計算得出該除塵濾芯的有效過濾面積為7.2m。

除塵濾芯濾筒尺寸：

240×130×100、240×130×300、240×130×400、240×130×600、240×130×660、240×130×700、240×130×750、240×130×900、240×130×1000、240×130×1200、240×130×1600,

315×210×100、315×210×300、315×210×400、315×210×600、315×210×660、315×210×700、315×210×750、315×210×900、315×210×1000、315×210×1200、315×210×1600,

320×100、320×300、320×400、320×600、320×660、320×700、320×750、320×900、320×1000、320×1200、320×1600

325×215×100、300、400、600、660、700、750、900、1000、1200、1600,

335×100、300、400、600、660、700、750、900、1000、1200、1600,

350×240×100、300、400、600、660、700、750、900、1000、1200、1600,

490×100、300、400、600、660、700、750、900、1000、1200、1600,

760×650×100、300、400、600、660、700、750、900、1000、1200、1600,

注：更多除塵濾芯規格δ能詳盡具體規格可按用戶具體要求定做,濾筒實際顏色可能與圖片顏色有差異,請以實物為準。也可根據客戶需要或提供圖紙及樣品加工生產.

除塵濾芯濾筒性能特點：

具有耐酸 堿 、耐腐蝕、專業性能強、過濾面積大、防油防水、過濾效率高、處理風量大、強度高、拉力大、耐磨性強、過濾精度高、運行阻力小、摩擦系數低、不黏粉 性能強、防潮防濕性好、可反復水洗、提高粉 類物質質量產量等特點.

除塵濾芯使用注意事項：

在使用的時候,要適當的定期進行檢查和維修。再有就是,要定期的進行清洗,經過一段的時間的使用后,會在系統內部產生一些廢物或者雜質, 這就需要我們時常的去清理,好讓除塵濾芯的功能達到大化。除此之外還要經常保證濾紙的經常是濕潤的,避免干燥的情況產生,進而使使用的壽命更加長,過濾 效果更加精細。

1.在運用時,要謹防紙芯空氣濾清器被雨水淋濕,由于一旦紙芯吸附了很多水分,將大大增大進氣阻力,縮短任務。此外,紙芯空氣濾清器不能與油及火觸摸。

2.有的車輛發動機裝備旋風式空氣濾清器,紙濾芯端部的塑料罩是導流罩,罩上的葉片使空氣旋轉,80％的塵埃在離心力的效果下別離,搜集在集塵懷中,抵達紙濾芯的塵埃為吸入塵埃量的20％,總的濾清功率在99.7％左右。所以,保護旋風式空氣濾清器時,注重不要將濾芯上的養料導流罩漏裝。

3.在裝置時,空氣濾清器與發動機進氣管之間無論是選用法蘭、橡膠管聯接仍是直接聯接,都必須緊密牢靠,避免漏氣,濾芯兩端面必須裝置橡膠墊圈;固定空氣濾清器外罩的翼形螺母不能擰得過緊,避免壓壞紙濾芯。

4.在保護時,液壓濾芯千萬不能放在油中清洗,不然紙濾芯會失效,還簡單惹起飛車事端。保護時,只能運用振蕩法、軟刷刷除法(要順著其皺折刷)或壓縮空氣反吹法鏟除附著在紙濾芯表面的塵埃、污物。對粗濾器局部,應及時鏟除集塵部位,葉片和旋風管等處的塵埃。

除塵濾筒是由一定長度挺括的濾料折疊成褶,首尾粘合而成的星形過濾筒。濾筒無籠骨,安 裝簡便。

除塵濾筒是由一定長度挺括的濾料折疊成褶,首尾粘合而成的星形過濾筒。濾筒無籠骨,安 裝簡便。

除塵濾筒的品種較多,有細而長與粗而短之分。細長濾筒（如φ≤160,l=1～2m）,其褶（如45褶）間空隙大、夾角大,褶少而淺,過濾面積比同徑同長的濾袋大2～5倍,清灰易而效果好；適用于濃度≥15g/m粉 塵的過濾除塵,過濾風速0.6～1.2m/min。粗短濾筒（如φ350,l=0.66m）直徑大、長度短、褶多(120～350褶)而深、褶間空隙小,過濾面積大,較之同徑同長濾袋面積大14～35倍,適于場地面積小、空間小的地方布置；但因褶角小,粉 塵易積聚,難于清灰,適于濃度≤5g/m粉 塵的過濾除塵,過濾風速不宜>0.6m/min。

濾筒脈沖除塵器的安 裝方式有三種：垂直、傾斜、水平安 裝。濾筒垂直安 裝,脈沖清灰時,粉 塵易清落沉降至灰斗,效果好。傾斜安 裝時,濾筒上下相疊,結構緊湊,占地面積小,便于換筒,但清灰時,上層濾筒清落的粉 塵沉落于下層濾筒上,難以清除。水平安 裝,下層濾筒上部的粉 塵更難清除。傾斜安 裝濾筒除塵器適于中小除塵系統非粘性、低濃度、粒粗粉 塵除塵用,也適于一些老式袋除塵器的改造用。

1、大大提高有效的過濾面積；

2、保證一個低而平穩的壓差,提高流通風量；

3、濾筒元件小巧,便于安 裝；

4、特別適用于粉 塵濃度大的行業。

范圍

本標準規定了濾筒除塵器的定義、類型和型號規格、安 裝方式、技術要求、試驗方法、檢驗方法、檢

驗規則、標志、包裝、運輸、儲存等。

本標準適合用于以合成纖維無紡濾料、紙質濾料,及以合成纖維無紡濾料、紙質濾料為基材為覆膜濾

料制成的過濾元件的濾筒式除塵器的設計和制造。
