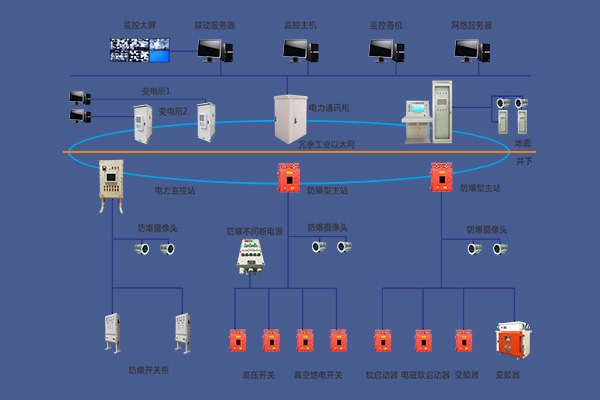

眾所周知,變電站是所有生產工廠的開端,沒有好的開始就談不上結果,變電站的安 全及正常運行就顯得至關重要,本套井下變電站無人值守系統針對變電站的安 全進行的監控,連接地面變電所以及井下電力監控站,以及防爆型主站,間接監控防爆開關柜,高壓開關,真空饋電開關及變頻器等,在地面就能監控井下的作業,智能化程度非常高,與時俱進,讓工礦作業也變得如此高科技！

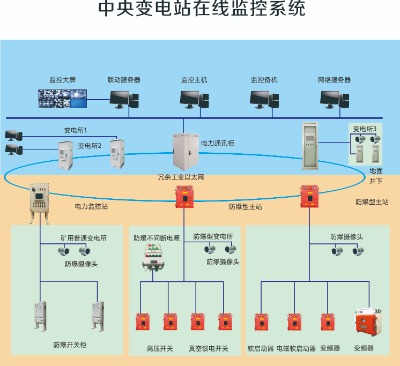

本系統基于工業以太環網+現場總線的模式構建,采用智能化的接口設備,可實現集中遠程在線監控,在線控制,高清視頻監控,系統主要由地面控制主站、通訊接口、監控分站、本安 電源、數字綜保（高壓、低壓）等組成,可實現快速故障診斷,控制的實時性、確定性和可靠性。系統具有接口,可通過企業局域網連接至管理信息系統,提供井下供電系統的實時及歷史數據查詢,報表功能豐富。

一、簡介

本系統設計科學、先進、性能可靠,功耗低,可實現集中遠程在線監測,在線控制,高清視頻監控。

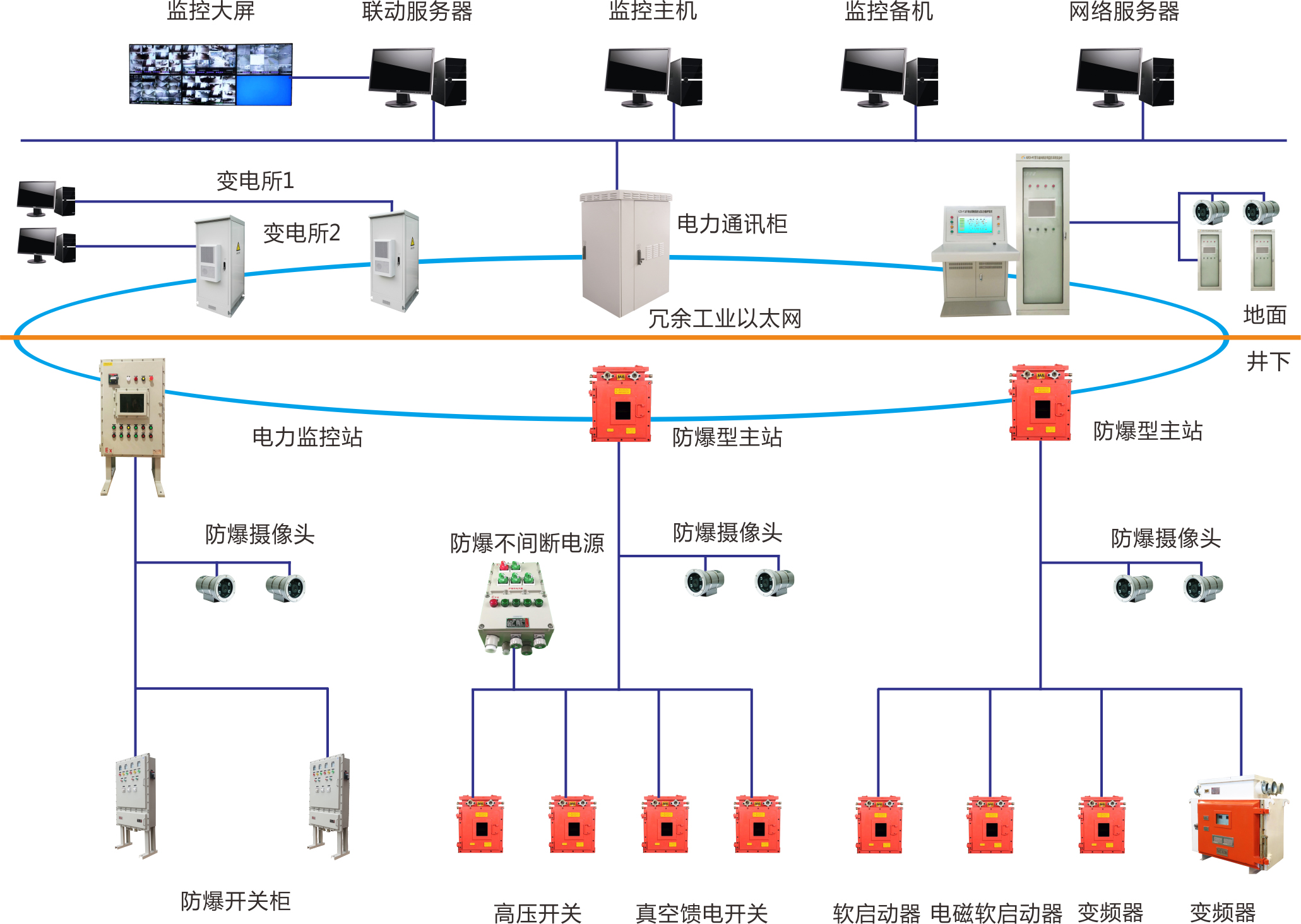

系統基于工業以太網+現場總線的模式構建,采用智能化的接口設備。系統主要由地面控制主站、通訊接口、監控分站、本安 電源、數字綜保（高壓、低壓）等組成,可實現快速故障診斷,保證控制的實時性、確定性和可靠性。

系統具有接口,可通過企業局域網連接至管理信息系統,提供井下供電系統的實時及歷史數據查詢,報表功能豐富。

二、主要功能

1、遙測功能：過載、斷路、漏電延時；進線側電壓值；負載測電流值；合/分閘狀態；遙測采集電能、電量、峰谷值等。

2、遙控功能：遠程控制開關的分/合閘；遠程控制開關的綜合保護器復位。

3、遙調功能：遠程設定開關的整定權,由控制中心控制綜保的整定值。

4、綜合保護功能：短路速斷保護,過載反時限保護,電流型饋電保護,電纜開路,短路保護,高電壓保護,低電壓保護等。

5、報表功能：操作記錄報表及打印,故障記錄報表及打印,實時參數報表及打印。

6、通過快速數據通訊技術,實現防越級跳閘功能。

三、功能選型表監控變電所數量監控區域范圍變電所電壓等級1環境信息監控電壓等級1監控回路數防越級跳閘保護變電所電壓等級2物聯網功能電壓等級2監控回路數視頻監控變電所電壓等級3供電回路提供電壓等級3監控回路數遠程監控功能
