采用自主研發工業級scaler芯片（ch5600h）轉換處理設計....

自主ch5600芯片方案  nvp6124b方案

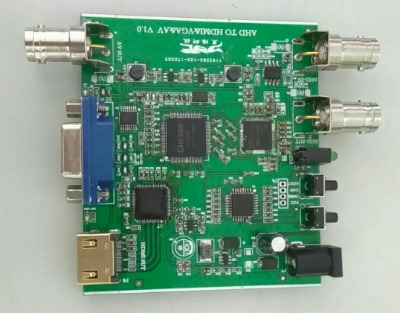

ahd to hdmi vga av  帶ahd環出轉換板有現成方案,可直接做板子。

方案概述

  tvi/ahd視頻轉換方案是一款采用_新的縮放和變頻技術,于將模擬高清tvi信號轉換為模擬信號cvbs,或者高清信號hdmi,或者模擬信號vga的設備。

方案特點：

■支持ahd2.0標準,即720p/30,720p/25,1080p/30,1080p/25,ntsc/pal 960h攝像機輸入.

■ahdto cvbs（av）----可以鎖定cvbs分辨率576i/50hz或者480i/60hz輸出,自動變頻和縮放,可以選擇cvbs pal/ntsc制式輸出.

■ahdto hdmi----_大_可以輸出hdmi  1080p@50/60hz,自動變頻和縮放可以選擇輸出

■ahd to vga---_大_可以輸出vga 1920*1080的分辨率,自動變頻和縮放可以選擇輸出 .vga輸出支持：800*600/60hz、1024*768/60hz、1280*720/60hz、1280*1024/60hz、1360*768/60hz、1440*900/60hz、1600*1200/60hz、1680*1050/60hz、1920*1080/60hz、

■ahd輸入端可以自動偵測ahd pal/ nstc

■自帶2個輕觸開關：輕觸開關1：為設置當前輸出口的 輸出模式。

                          a、hdmi輸出時,此按鍵切換輸出分辨率720p/60 1080p/60。

                          b、vga輸出時,此按鍵切換輸出分辨率800*600/60hz、1024*768/60hz、1280*720/60hz、1280*1024/60hz、1360*768/60hz、1440*900/60hz、1600*1200/60hz、1680*1050/60hz、1920*1080/60hz 輸出。

                          c、cvbs輸出時,此按鍵切換n制/p制。

注：以上按鍵切換均為循環切換。

                 輕觸開關2：為設置當前輸出口選擇。（即選擇hdmi、vga、cvbs任 意一個接口輸出,按鍵為循環切換。）如當前輸出口有效則相應的指示燈亮起。

■內置esd工業級保護電路,能有效防止靜電

■內置工業級防雷擊保護

■支持用戶定制以及oem方式
