品      牌：江勘

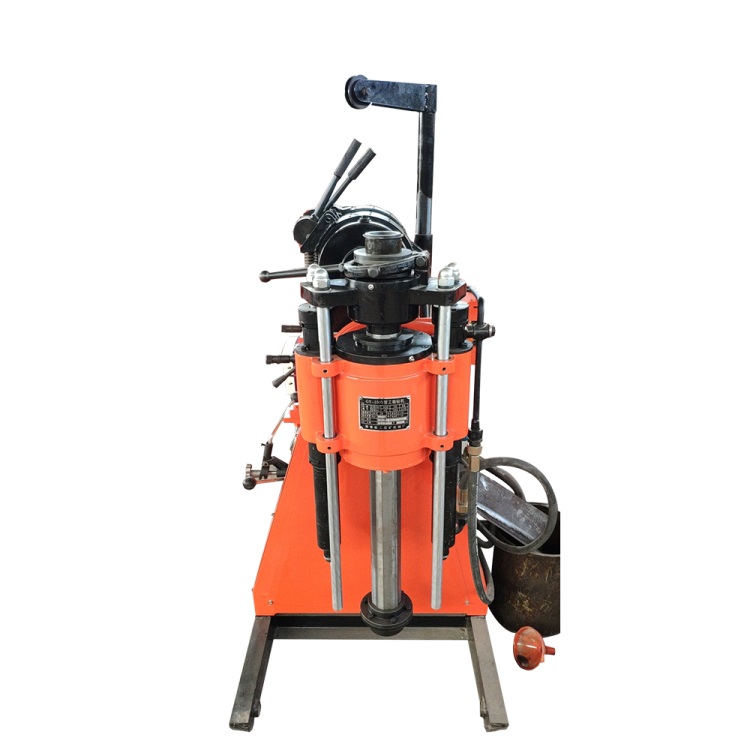

鉆機型號：gy200型小型地質鉆機

適用于水井、工程地質勘探等鉆孔以及各種混凝土結構檢查孔。

根據地質結構的不同,可選用金剛石、合金及鋼粒等鉆頭進行鉆進。

當終孔分別為75mm和46mm時,額定鉆孔深度分別為100m和180m。不得超過鉆進深度的110％,開孔直徑允許為150mm。

本鉆機特點包括：

具有油壓給進機構,提高鉆進效率,減輕工人勞動強度。

鉆機平配有上球卡式夾持機構并帶有六方主動鉆桿,可實行不停機倒桿,工作,。

配有孔底壓力計指示壓力,便于掌握孔內情況。

手柄集中,操作方便。

鉆機結構緊湊、體積小、重量輕、分解性強,便于遷移、適合于平原或山區工作。

1、鉆進能力

鉆孔直徑（mm）300  76  46

鉆孔深度(m )35  150  190

鉆桿直徑(mm) 42

立軸傾角范圍 0°～360°

2、轉盤

轉速（r/min）60    150   400    610    1100

扭矩 1800n·m

給進行程  450mm

油缸給進力 15kn

油缸上頂力 30kn

3、升降機

卷筒直徑 φ125mm

鋼絲繩直徑 φ11mm

卷筒容繩量  26m

單繩提升力  24kn

單繩提升速度（m/s）0.15     0.72   1.26     2.8

4、油泵

型號

cbf-f415-alpl齒輪油泵

排量 15ml/r

額定轉速2500r/min

額定壓力 15mpa

壓力 25mpa

5.水泵型式

臥式單缸往復雙作用活塞泵

流量 100 l/min

高工作壓力 1.5 mpa

（1）電動機

y160l-4 15kw 1460r/min

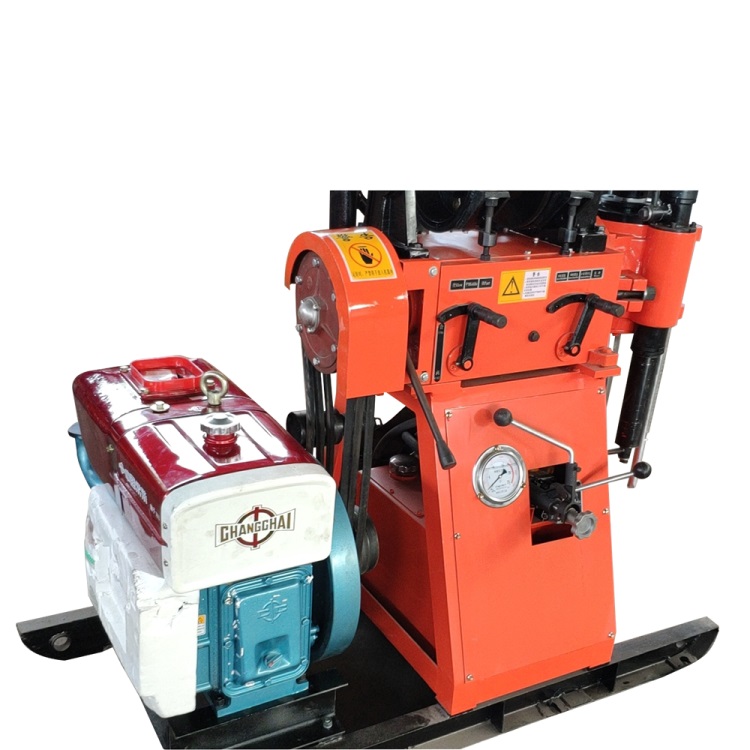

（2）柴油機

常柴zs1105 13.2kw 2150r/min

7、鉆機外形尺寸（長×寬×高）1800×850×1415mm

8、鉆機重量（不包括動力機）600kg
