溫馨提示：

本產品為定制產品,價格為虛擬價格,詳情咨詢請聯系客服！！

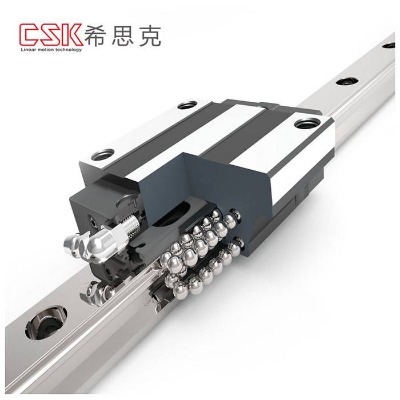

導軌長度可根據實際需要長度加工切割,拍前請聯系客服。lmg系列直線導軌采用四列鋼球與45度圓弧式接觸承受載荷設計,使其擁有高剛性、高載荷的性能,同時又能承受徑向、反徑向及左右橫向四個方向的等載荷能力,其自動調心的特性更可在設備組裝時吸收安 裝的裝配誤差,并且鋼球滾動的回流運動更提供低摩擦阻力的特性,完全實現了精密設備上對高精度、高可靠及平滑穩定的直線運動需求。

導軌防塵

導軌螺栓孔專用蓋

為了防止切削或異物經由螺栓侵入內部,影響直線導軌的運行精度及使用壽命,安 裝時必須使用螺栓孔專用蓋將螺栓孔擺平,同時也可以提高密封片的防塵效果。

塑料螺栓專用蓋安 裝方式

塑料螺栓專用蓋的安 裝方式可利用平板以塑料錘子敲入螺栓孔內,直到與導軌上表面成同一平面。

預壓

直線導軌藉由施加預壓（即預載荷）能夠極大地影響直線導軌的行走精度、負荷承載能力以及剛性,因此根據用途選擇適當的預壓等級就顯得十分重要。一般來說,對于往復運動可能產生振動和沖擊的情況下,選擇施加預壓,就能對使用壽命和精度產生良好的效應。

（1）預壓與剛性

使用直線導軌時,必須選擇滿足使用條件的適當預壓,以便達到要求機械和設備的剛性。直銷導軌藉由施加預壓（即預載荷）,其剛性將會隨著預壓量的增加而提高。下圖中顯示了各種預壓的變位量。

預壓的效果大致可達到預壓負荷的2.8倍,與無預壓的情況相比,同一負荷下有預壓時產生的變為量較小,從而使剛性有大幅度的提高。

（2）預壓預壓與壽命

直線導軌的預壓是利用增加鋼球的直徑,使鋼球與滾動面之間產生負向間隙,從而預先施于內部負荷。該內部負荷會直接影響直線導軌的壽命,所以直線導軌的預壓等級為中預壓（p1）及以上時,直線導軌壽命計算時必須將其預壓負荷考慮進去。

預壓等級預壓等級代碼預壓適用條件輕預壓p00～0.02c·負荷方向一定,振動、沖擊力小,2軸并列使用的裝置。

·精度要求不高,但要求滑動阻力小的設備。中預壓p10.04～0.06c·有懸臂負荷或力矩作用的裝置。

·單軸使用的設備。

·輕負荷且要求高精度的設備。重預壓p20.07～0.09c·要求高剛性,且振動、沖擊力大的設備。

·高負荷、重切削的機床等。
