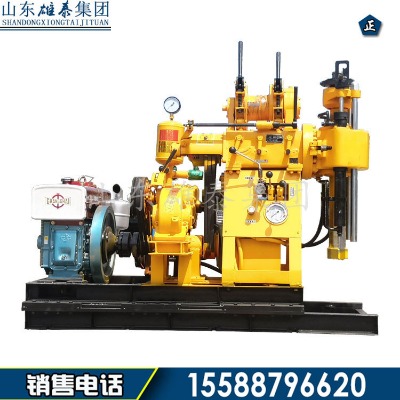

一、產品簡介

bz-150型鉆機是一種具有油壓給進的中低速鉆機。為使本機的適用性更廣泛,滿足不同用戶的需求,推出增加了水泵的bz-150b型和帶移機功能的bz-150c型。鉆機、水泵及柴油機安 裝在同一底座上,鉆進深度可150米。bz-150 型低速鉆機適用于鐵路、水電、交通、橋梁、壩基等建筑物的工程地質勘察；地質巖芯鉆探、物理勘察；小型灌漿孔、爆破孔的鉆進；小型水井鉆進。

 bz-150

(gs)型鉆機是在bz-150型鉆機的基礎上將立軸轉速620 r/min調高為842 r/min。

二、產品特點

1. 鉆機配有上球卡式夾持機構并帶有六方主動鉆桿,可實行不停機倒桿,工作效率高,安 全可靠。

2. 配有孔底壓力表指示壓力,便于掌握孔內情況。

3. 手柄集中,操作方便。

4. 鉆機結構緊湊,體積小,重量輕,便于解體及搬運,適合平原和山區工作。

三、產品參數

整機參數

鉆孔深度         150m

鉆孔直徑         φ75-φ150mm

鉆桿直徑         42mm

鉆孔傾角         90°～75°

外形尺寸         bz-150     1433*697*1273mm

        bz-150b   1750*780*1273mm

        bz-150c   1780*697*1650mm

結構重量/尺寸        bz-150     525kg

        bz-150b   595kg

        bz-150c   700kg

回轉器

立軸轉速         71/142/310/620r/min

立軸行程         450mm

立軸空載向上最_大_移動速度         0.05m/s

立軸空載向下最_大_移動速度         0.067m/s

立軸最_大_給進力     15 kn

立軸最_大_起重力     30 kn

立軸最_大_輸出轉矩         1.25 kn.m

卷揚機

最_大_起重量(單繩)  15 kn

卷筒轉速         19,38,84,168 r/min

卷筒圓周線速度(二層)  0.166,0.331,0.733,1.465 m/s

卷筒直徑         140 mm

鋼絲繩直徑     9.3 mm

鋼絲繩容量     35  m

抱閘直徑         252 mm

閘帶寬度         50mm

油泵

型號         ybc-12/80

流量         8ml/r

額定壓力         8 mpa

額定轉速         1500 r/min

動力機

柴油機     型號         zs1105-1

        額定功率         12.1 kw

        額定轉速         2200 r/min

電動機     型號         y160m-4

        額定功率         11 kw

        額定轉速         1460 r/min
