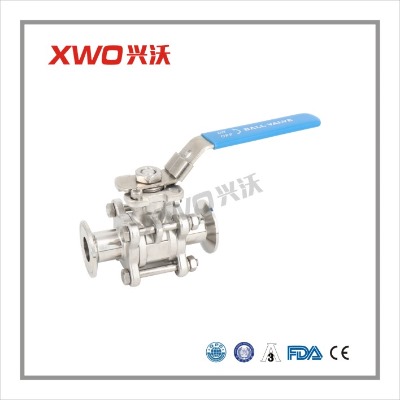

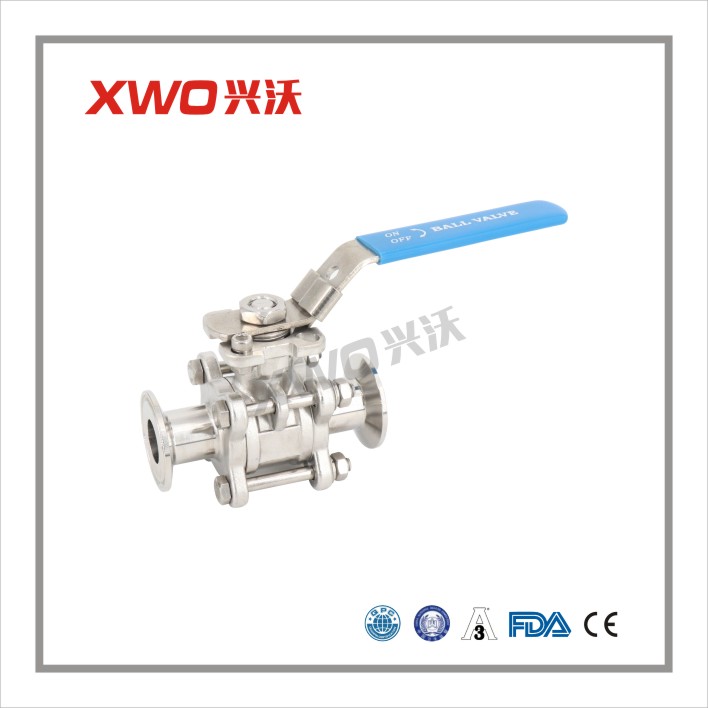

本產品主要用于氣體、液體介質管路上作啟閉器,接通或截斷介質,具有流阻小,啟閉較省力等優點。

b、適用范圍：主要用于食品,化工,新能源,飲料機械設備領域。

1．2性能規范

公稱管徑（dn）

 150

mm

壓力等級（pn）

6.4

mpa

試驗壓力

殼體試驗

9.6

mpa

低壓密封試驗

7.04

氣密封試驗

0.6

適用溫度

-20~120

oc

適用介質

水、燃氣、油品等非腐蝕性氣體或液體

1．3閥門工作壓力額定值（壓力-溫度基準）（表壓：bar）

溫度

（oc)

-20~38

50

100

120

額定值

102

100

92.8

90.5

表中溫度是指工作狀態下管路介質的溫度,表中壓力是持續無沖擊壓力

2 采用標準

2．1設計制造按gb/t 12237的規定；

2．2檢驗和試驗按gb/t 13927或jb/t9092的規定；

2．3法蘭尺寸按jb/t79的規定；

2．4結構長度按gb/t 12221的規定；

3 結構特點和使用原理

3．1結構及主要外形尺寸參見簡圖。

3．2本閥靠旋轉手輪使閥桿轉動而帶動球轉動來達到啟閉目的。

3．3本閥門關閉時手柄按順時針方向旋轉（操作器上設有開關標記）。

3．4采用ptfe全包密封,關閉力矩小,易密封。

3．5采用可換式密封結構,維修方便。
