概述：

35kv電站型戶外真空斷路器 zw7-40.5/1250a用于交流50hz、電壓40.5kv的戶外高壓電器設備。附裝彈簧操動結構或電磁操動結構,可以遠控電動分、合閘,也可就地手動儲能,手動分、合閘。設計性能符合gb1984-89《交流高壓斷路器》國家標準的要求。并滿足iec－56《交流高壓斷路器》國際電工委員會標準的要求。

該系列戶外高壓真空斷路器總體結構為瓷瓶支柱式；上瓷瓶內裝真空滅弧室,下瓷瓶為支柱瓷瓶。適用于頻繁操作的場所。并具有密封性好、抗老化、耐高壓、不燃燒、無爆炸、使用壽命長、安 裝維護方便等優點,主要用于戶外35kv輸變電系統的控制與保護,也可適用于城、鄉電網及工礦企業的正常操作與短路保護之用。

主要特點

1、瓷柱式結構,防水型傳動箱,新型的真空滅弧室；

2、2-3只電流互感器,每相四個線圈,根據用戶需要選擇變化；

3、可配cd10電磁機構或ct19彈簧機構；

4、開斷性能好,可靠性高壽命長,維護工作量小；

5、無油化、無氣化、經濟環保；

6、外絕緣修正后現運行海拔2700mm。

使用環境：

1、周圍空氣溫度：上限 40℃,下限-40℃；

2、海拔：≤2000m(若海拔增高,則額定絕緣水平相應提高)；

3、風壓：不超過700pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：ⅳ級；

6、日溫差：不超過25℃；

7、相對濕度：日平均不大于95％,月平均不大于90％；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

該真空斷路器主要型號：zw7-40.5/1250a、zw7-40.5/1600、zw7－40.5/2000

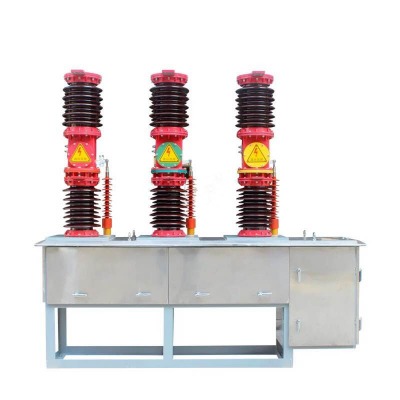

35kv電站型戶外真空斷路器 zw7-40.5/1250a

電流互感器說明：

本產品可內配lzzbj4-40.5型電流互感器,電流互感器為穿心澆注式,安 裝在下瓷瓶內,在電流互感器和下瓷瓶內也用絕緣硅酯填充,用來解決絕緣及凝露問題。斷路器多可裝三只電流互感器,每只電流互感器多可包括四個線圈,其中兩個用于測量,兩個用于保護。電流變比可根據用戶要求選擇100～2000/5等。電流互感器精度高,輸出容量大等特點。

本廠可根據用戶需求,設計制造特殊ct,如準確級為10p20、5p20級或0.2s級、0.1級；額定負載阻抗加大；額定二次電流為1a等,各種具體技術參數可通過協商解決。

使用前準備：

在使用前要做以下準備工作:

1、檢查斷路器有無損壞或任何其它有危害性的環境影響。若有此現象,應事先排除以恢復到斷路器的正常工作條件。

2、用干凈的綢布和無水乙醇對斷路器的絕緣件表面進行清潔。這些臟污對產品的絕緣性能有很大的影響。

現場試驗：

1、工頻耐壓試驗：極間、對地、斷口試驗電壓95kv,試驗時間1min;期間無擊穿、閃絡現象；

2、輔助回路的絕緣試驗：試驗電壓為對地：2000v1min；期間無擊穿、閃絡現象。輔助回路中的電子元件不進行耐壓試驗,在耐壓試驗時取出或采取隔離措施
