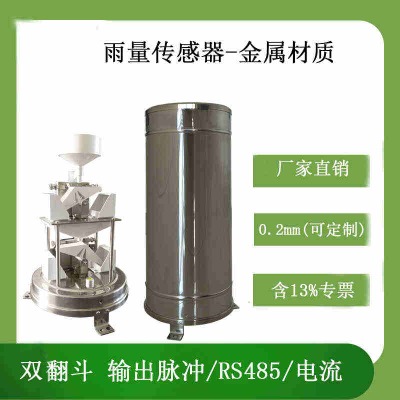

⊙產品概述本產品是一種水文、氣象儀器,用于測量自然界降雨量,同時將降雨量轉換為以開關量形式表示的數字信息量輸出,以滿足信息傳輸、處理、記錄和顯示等的需要。本儀器由承雨器部件和計量部件等組成。承雨口采用口徑φ200mm。計量組件是兩個翻斗式機械雙穩態秤重機構成,其功能是將以mm計的降雨深度轉換為開關信號輸出。1、功能特點◆體積小,安 裝方便

◆雙翻斗構造而成,精度高,穩定性好

◆線性度好,傳輸距離長,抗干擾能力強

◆漏斗處設計網孔,防止樹葉等雜物阻塞雨量下流

◆翻斗部件支承系統制造精良,摩阻力矩小,因而翻斗部件翻轉靈敏,性能穩定,工作可靠

◆儀器外殼用不銹鋼制成,不起銹,外觀質量佳

◆承雨口采用不銹鋼皮整體沖拉而成,光潔度高,滯水產生的誤差小

◆底盤內部設有水平調節泡,可以輔助底角將設備調整到合適的水平度2、適用范圍可用于氣象臺（站）、水文站、農林、國防、野外測報站等有關部門,配合我公司自主研發生產的雨量記錄儀來測量降水量、降水強度、降水時間等,也可為防洪、供水調度、電站水庫水情管理提供原始數據。3、工作、存儲條件工作溫度：-40～85°c       工作濕度：0～100％rh

儲存溫度：-40～125°c      儲存濕度：＜80％（無凝結）⊙工作原理雨水進入承水口,經過漏斗流入上翻斗。上翻斗承積一定水量（<0.2/0.5mm）時,發生翻轉,經匯集漏斗和節流管注入計量翻斗,把不同強度的自然降水調節為比較均勻的中等強度降水。計量翻斗翻動一次為0.2/0.5mm降水量,隨之雨水由計量翻斗進入記數翻斗在記數翻斗中部裝有一塊小磁鋼,磁鋼的上面裝有干簧開關,記數翻斗翻轉一次,干簧管開關閉合一次,產生一個脈沖信號送至采集器中的計數器進行計數,每個計數為0.2/0.5mm降水量。⊙技術參數供電電壓：5v～24v dc(485型需要,脈沖不需要)

承雨口徑：φ200mm

刃口銳角：45°

測量范圍：雨強0.01mm/min~4mm/min（允許通過最_大_雨強8mm/min）

測量誤差：±2％

分 辨 率：¨0.2mm ¨0.5mm

信號輸出：（標記“t”為您所購買使用的型號）

 ¨ 脈沖型

信號：單干簧管通斷

 ¨ rs485型

通訊協議：modbus-rtu（可定制）

設備功耗：<15ma

防護等級：ip66⊙尺寸、重量外型尺寸：ф220mm*560mm
