螺栓是雙膜片聯軸器的重要部件之一,它的安 裝正確與否直接影響到膜片聯軸器的性能壽命和   性,否則會造成   的人力和配件的浪費。因此正確安 裝螺栓方向是關鍵的一環,并千萬切記不要裝反和丟下任何一個小零件包括彈簧墊圈,才能使螺栓組件發揮它的優良性能,不會使聯軸器其它部件損壞。

雙膜片聯軸器正確安 裝螺栓方法：把螺栓從法蘭盤小孔外側穿入,再穿入膜片孔中(注意膜片的方向,膜片是由許多單個薄片由鉚釘和鉚釘墊圈,鉚釘墊圈處應與緩沖套相接觸,否則會影響鉚釘組的使用壽命),再從另件法蘭盤大孔外側穿入套上緩沖套,彈性墊圈,擰上螺母緊固時要注意使螺栓不要轉動,因為螺栓與法蘭盤配合段表面是傳遞轉矩非常重要的配合段,表面完好性直接影響使用性能。

雙膜片聯軸器螺栓配合段與法蘭盤小孔配合段間隙,一般根據螺栓直徑為0.20mm～0.30mm此配合段起到傳遞扭矩非常關鍵的作用,如果間隙超標      換。緩沖套與膜片鉚釘內孔與螺栓直徑間隙為0.5mm～0.7mm,起到壓緊和定位膜片作用。如果螺栓方向裝鍇容易造成螺栓偏斜,而膜片會因此而扭曲變形。因此,在安 裝螺栓時   要注意螺栓方向,不要隨意安 裝螺栓方向,否則會造成膜片扭曲,長期運轉會使膜片和螺栓配合段表面、半軸節小孔處的損壞。

雙膜片聯軸器使用周期中的保養摩擦表面   形成互相傾斜的楔形間隙,且潤滑油大口進小扣出；兩表面間   有足夠的相對運動速度；流體   有足夠的粘度,且供油充足。   掌握流體動壓潤滑的基本方程-雷諾方程,是滑動軸承設計的理論基礎,常用的是一維雷諾方程,式中表示油壓沿x方向的變化規律；表示流體的動力粘度；v表示移動物體的表面速度；h表示任意兩摩擦表面處的間隙。膜片聯軸器螺栓聯接無需在被聯接件上切制螺紋,使用不受被聯接件的限制,構造簡單,裝拆方便。雙頭螺柱聯結用于受結構限制而不能用螺栓或希望聯接結構較緊湊的場合。螺釘聯接不用螺母,而且有光整的外露表面,但不宜用于時常拆裝的聯接,以免損壞被聯接件的螺紋孔。緊定螺釘聯接中緊定螺釘選入被連接件之一的螺紋孔中,其末端叮囑另一被連接件的表面或者頂入相應的坑中,以固定兩個零件的相互位置,并可以傳遞不大的力或扭矩。

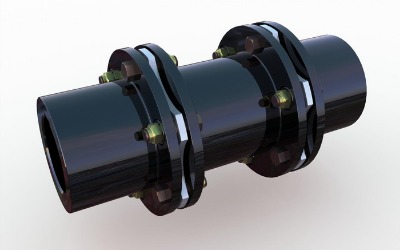

雙膜片聯軸器能補償主動機與從動機之間由于制造誤差、安 裝誤差、承載變形以及溫升變化的影響等所引起的軸向、徑向和角向偏移。膜片聯軸器屬金屬彈性元件撓性聯軸器,其依靠金屬聯軸器膜片來聯接主、從動機傳遞扭矩,具有彈性減振、無噪聲、不需潤滑的優點,是當今替代齒式聯軸器及一般聯軸器的理想產品。

雙膜片聯軸器的主要特性：

1、補償兩軸線不對中的能力強,與齒式聯軸器相比角位移可大一倍,徑向位移時反力小,撓性大,允許有   的軸向、徑向和角向位移。

2、具有明顯的減震作用,無噪聲,無磨損。

3、適應高溫（-80+300）和惡劣環境中工作,并能在有沖擊、振動條件下   動行。

4、傳動,可達99.86％。特別適用于中、高速大功率傳動。

5、結構簡單、重量輕、體積小、裝拆方便。不必移動機器即可裝拆（指帶中間軸型式）,不需潤滑。

6、能準確傳遞轉速,運轉無轉差,可用于   機械的傳動。

雙膜片聯軸器安 裝拆卸：

1、將安 裝軸表面的灰塵污濁擦拭干凈,同行抹一層薄薄的機油或者潤滑劑 。

2、將雙膜片聯軸器內孔清潔干凈,抹機油或者潤滑劑 。

3、將雙膜片聯軸器插入安 裝軸；如孔徑偏緊,注意避免用鐵錘或硬金屬擊打安 裝。

4、定位完成后,先按對角線方向,用扭力扳手(規定的擰緊力矩1/4)輕輕地擰緊螺絲。

5、加大力度(規定擰緊力矩的1/2)重復完成第4步動作。

6、按規定的擰緊力矩進行擰緊力矩進行擰緊固定。

7、按圓周方向依次擰緊固定螺絲。

8、拆卸時,請在裝置   停止的狀態下進行；依次松開鎖緊螺絲。
