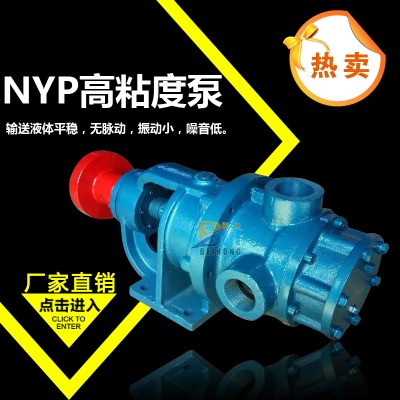

nyp高粘度泵是根據石油、化工、涂料、油脂、醫 藥、染料、食品等行業的需求,研制開發的新型容積式泵,由于該產品可選用不同的材質,因此廣泛應用于不同性質,不同粘度的介質輸送。

適用介質溫度：-10℃—300℃

適用介質粘度：1.0cst—300,000cst

nyp高粘度泵結構特點：

(1)工作原理

具有內齒的驅動齒輪(外轉子)帶動內轉子在全封閉的泵體內作同方向轉動,泵體和前蓋的月牙板使吸入口和排出口隔開。轉動時在吸入口形成負壓,液體被吸入,轉子將液體帶到排出口,受壓排出泵體,完成了液體的輸送。

(2)結構

高粘度泵主要由內外轉子、軸、泵體、前蓋、托架、密封、軸承等組成。密封有機械密封和填料密封兩種形式,對于高溫、高粘稠度及腐蝕性較強的介質,選用填料密封(特殊要求,可選用磁力驅動,零泄露結構)。

輸送易結晶物料時,在前蓋和泵體上可設計帶有保溫夾套,工作時通蒸汽保溫融化。泵可配保護閥,當泵或管路系統超壓時,保護閥打開,形成內部回流,系統不被損壞。采用不銹鋼材質,可輸送有腐蝕性的液體。

泵裝置由泵、電機和底座組成。傳動方式有橋式和直聯式兩種。

從電機端向泵看,為順時針旋轉。右進上出。
