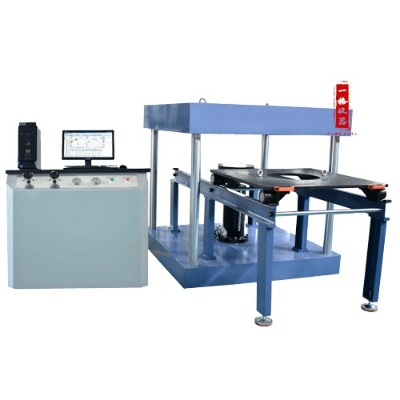

                                                                         微機控制井蓋壓力試驗機

                                                                                      yg-yj600b

                           濟南一格儀器設備有限公司

                  jinan yi ge testing machine manufactuing co.,ltd

目  錄

一 設備主要用途…………………………………3

二 主要結構和功能特點…………………………3

三 主要技術指標…………………………………4

四 主要配置………………………………………5

五 試驗機的工作條件……………………………5

六 技術情報和資料的保密………………………6

一、設備主要用途：

     yg-yj600b型微機控制井蓋壓力試驗機主要用于井蓋的壓縮強度試驗。該試驗機采用寬調速范圍的油電混合等先進技術,能夠自動精確測量和控制試驗機加荷、卸荷等試驗全過程。各種試驗參數由計算機進行控制、測量、顯示、處理并打印,集成度高,使用方便。

二、主要結構和功能特點：

1、主機為四立柱框架結構,油缸為下置式,通過螺母連于底座。活塞通過油壓傳遞使活塞上下移動,并施加壓力,活塞通過連接有負荷傳感器連接在上下盤上,使力值傳遞于計算機。

2、加載油缸下置,有送料滑軌,便于取放井蓋試件。

3、剛性墊塊與活塞推出端之間采用球鉸式聯結,保證井蓋與反力板之間接觸完全,保證測得承載力的真實性。

4、油缸與活塞間采用特殊材料密封,達到高密封、低摩擦、長壽命之功效。

5、采用專業試驗機油泵電機組,低噪音長壽命。

6、選用超精濾油器,保證油路系統內的清潔從而保證控制執行元件的長效工作。

7、電腦自動控制,實時顯示當前力值、峰值、試驗過程信息等。

8、試驗過程實時記錄試驗曲線,高速采樣；

9、數據、報表處理功能,為用戶提供了面向圖形排版的專用報表編輯工具,具有操作靈活、簡單易學的特點,能方便的打印試驗曲線及試驗值；

10、控制模式有等速應力、等速試驗力、試驗力保持等控制功能以及試驗力,峰值、試驗曲線的屏幕顯示功能,試驗曲線有力-時間曲線、控制模式平滑轉換。

11、可以現場根據實驗需要,用戶自行編程,自動閉環控制,循環加載、加載速度、加載波形,（因標準規定的加載過程是一個循環波形加載過程）總之可以實現國標的每一項指標步驟程序化,使整個過程實現無人工干預的全程自動化。

12、軟件設力值自動清零系統,消除了人為讀表誤差不一等因素 。

13、設有過載保護,自動卸載或停止試驗。

14、破壞載荷等信息自動采集并打印報表。

三、本試驗機設計、制造、檢驗依據下列標準相關條款

gb/t23858-2009《檢查井蓋》

cj/t121-2000 《再生樹脂復合材料檢查井蓋》

jc889-2001 《鋼纖維混凝土檢查井蓋》

gt/t2611-2007《試驗機通用技術條件》

jjf1103-2003《萬能試驗機計算機數據采集系統評定》

四、主要技術參數序號技術名稱技術參數1試驗力（kn）6002試驗力測量范圍試驗力的2％-100％3試驗力示值相對誤差≤示值的±1％4試驗空間（mm）1000×10005球型上壓頭尺寸(mm)￠250（mm）6活塞行程（mm）0-2007活塞空載上升速度（mm/ min）約508立柱凈間距（mm）≥10009油泵電動機功率（kw）1.510變形測量范圍(mm)  0～30011變形測量分辨力(mm) 0.0112加荷速率 0~40kn/s 可調13工作臺前后有效長度(mm)1200

五、主要配置：

1、60噸試驗機框架式主機                   一臺

2、寧波高精度負荷傳感器                      一套

3、伺服液壓源系統                         一套

4、demeter交流伺服電機               一套

5、球型上壓頭尺寸(mm) ￠250x40            一套

6、井蓋壓力試驗機微機控制及數據處理專用軟件 一份

7、殘余變形裝置                              一套

7、 品牌微機      聯想品牌           一套

8、a4 打印機      惠普a4噴墨打印           一套

9、使用說明書、合格證、保修卡、裝箱單     1套

10、橡膠墊片                                 一套

六、試驗機的工作條件

1、在室溫10℃-35℃范圍內,相對濕度不大于80％；

2、在穩固的基礎上正確安 裝,水平度為1/1000；

3、在無振動的環境中,周圍無腐蝕性介質及電磁場干擾；

4、電源電壓的波動范圍不應超過額定電壓的±10％；

5、試驗機電控柜應實現可靠接地。

七、技術情報和資料的保密

6.1 本技術方案屬于我公司技術資料,用戶應對我方提供的技術情報和資料承擔保密義務,不論本方案是否采用,本條款長期有效；

6.2 我方對用戶提供的技術情報和資料亦應承擔保密義務。
