智能蓄電池放電監測儀

使用說明書

ver:1.0.00

目  錄

toc \o

"1-3" \h  \u 前  言..........................................................................  pageref _toc26880389 \h 2

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300380039000000

使用注意事項、閱讀提示..........................................................  pageref _toc26880390 \h 3

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390030000000

一、概述........................................................................  pageref _toc26880391 \h 5

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390031000000

1、產品用途............................................................................  pageref _toc26880392 \h 5

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390032000000

2、產品功能特點........................................................................  pageref _toc26880393 \h 5

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390033000000

3、工作示意圖..........................................................................  pageref _toc26880394 \h 6

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390034000000

4、技術指標............................................................................  pageref _toc26880395 \h 7

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390035000000

二、外形及結構..................................................................  pageref _toc26880396 \h 8

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390036000000

1、主機外形示意圖：....................................................................  pageref _toc26880397 \h 8

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390037000000

2、整機配置............................................................................  pageref _toc26880398 \h 8

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390038000000

三、連接........................................................................  pageref _toc26880399 \h 9

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003300390039000000

1、準備工作............................................................................  pageref _toc26880400 \h 9

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300030000000

2、主機連接............................................................................  pageref _toc26880401 \h 9

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300031000000

3、測試盒連接.........................................................................  pageref _toc26880402 \h 10

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300032000000

4、 pc機連接.........................................................................  pageref _toc26880403 \h 12

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300033000000

5、 運行..............................................................................  pageref _toc26880404 \h 12

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300034000000

四、功能操作...................................................................  pageref _toc26880405 \h 13

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300035000000

1、 開機..............................................................................  pageref _toc26880406 \h 13

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300036000000

2、 本機放電..........................................................................  pageref _toc26880407 \h 13

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300037000000

3、快速放電/補償放電/并機負載放電.....................................................  pageref _toc26880408 \h 15

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300038000000

4、數據管理...........................................................................  pageref _toc26880409 \h 16

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400300039000000

5、系統設定...........................................................................  pageref _toc26880410 \h 18

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400310030000000

五、日常維護...................................................................  pageref _toc26880411 \h 19

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400310031000000

1、 清潔維護..........................................................................  pageref _toc26880412 \h 19

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400310032000000

2、 存放..............................................................................  pageref _toc26880413 \h 19

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400310033000000

六、常見問題解答及使用技巧......................................................  pageref _toc26880414 \h 19

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400310034000000

附i、電池編號是否正確的簡易判斷辦法.............................................  pageref _toc26880415 \h 20

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400310035000000

附ii、接線是否正確的簡易核對....................................................  pageref _toc26880416 \h 20

08d0c9ea79f9bace118c8200aa004ba90b02000000080000000d0000005f0054006f006300320036003800380030003400310036000000

前  言

   該儀器是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用最_新的無線通訊技術,通過pc機監控軟件可對蓄電池放電過程進行實時監測,監控每節電池的放電過程。功耗部分采用新型ptc陶瓷電阻作為放電負載,完全避免了紅熱現象,安 全可靠無污染。整機由微處理器控制,液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后,自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安 全。

   該儀器攜帶方便、智能化的專業設計使放電測試工作變得簡捷、輕松,大_大_降低了專業維護人員的勞動強度,也提高了放電測試的科學性和智能化。

   該儀器在原有產品的基礎上結合蓄電池測試技術、無線通訊技術、計算機信息處理等多項技術,推出具有無線單體檢測功能的新一代單體檢測整組放電儀。采用無線傳輸單體電壓采集系統,可短距離無線通訊傳送數據,數據采集速度快,精度高,抗干擾能力強,操作簡便,可記錄電池放電過程每一時間段的電壓變化,有效避免了連線引起的誤差及連接電纜損壞等安 全隱患,無線采集單體電壓電池間連接導線產生的“過橋電壓”,保證對放電過程中可能存在的個別連接器松動等而存在較大_連接電阻,從而監測出個別電壓異常,及時排除隱患,防止連接處過熱而引起火災等重大_事故發生,增強了系統的穩定性、可靠性,擴大_了產品的使用范圍。

   傳統的單體電池電壓的監測主要有兩種方式：手動測量和有線自動測量。手動測量由于時間上無法做到連續和同步,人為誤差較多,精度低,因此無法對蓄電池的性能作出較為精確、客觀的判斷,且工作量大_。有線自動測量雖然相對于手動測量提高了數據采集的速度和精度,減少了工作量,但是連線較多,操作復雜,以檢測一組24節單體電池為例,需從主機中引出25條單體測試線纜連接至電池組,其長度少則一米,多則十幾米,不但增加了企業的購置費用,而且由于連接電纜多且長,容易造成連接錯誤,且無法避免連接電纜損壞等安 全隱患。

 使用了無線傳輸單體電壓采集系統的單體檢測整組放電儀,有效克服了傳統單體電池電壓監測方法的不足。無線傳輸單體電壓采集系統,每一個無線傳輸單體電壓采集系統可同時采集多節單體電壓,并通過無線方式將檢測結果發送給主設備,方便測試環境的搭建及測量控制與數據分發。

   采用新一代單體檢測整組放電儀監測單體電池,無須連接單體電池與主機,即可直接進行檢測,使用方便,減少企業的購置費用。

使用注意事項、閱讀提示

使用注意事項

本說明書用于指導用戶對該儀器進行操作。

Ø  操作者必須具有電工以上資職。

Ø  操作者在使用中應格外注意人員、設備的安 全。

Ø  該儀器屬于精密測試設備,在使用過程中應輕拿輕放,切勿亂扔亂摔,其結果輕者會導致外殼變形,重者會導致內部元件出現故障,影響正常使用。

Ø  避免噴濺液體到該儀器表面,以免進入系統造成永久傷害,可燃性氣體可能引起爆炸。

為了您的安 全,在操作該儀器前,請先閱讀完本說明書中的全部內容。測量人員應熟悉所測試系統的特點。采取正確的測試步驟,以免造成自身及工作區域其他人的傷害和檢測設備的損壞,這一點是非常重要的。

我們假定操作者在使用本測試儀之前,已經對電池、充電系統和設備起動有了一個全面的了解。在使用本測試儀前,請務必參考并遵守相關的安 全注意事項,及被測試設備制造商提供的測試步驟。

安 全信息 安 全信息用來避免發生人員傷亡和設備損害。

閱讀、理解并遵守本說明書中的安 全信息及說明,安 全信息包括：

危險！表示非常緊急的危險情形,如果不設法避免,將可能導致嚴重的人員傷亡。

警告！表示潛在的危險情形,如果不設法避免,將可能導致嚴重的人員傷亡。

注意！表示潛在的危險情形,如果不設法避免,將可能導致一般的人員傷害。

重要！表示潛在的危險情形,如果不設法避免,將可能導致測試設備的損壞。

提示！放電過程中請勿操作空開�。。�

重要安 全指引

警告！

爆炸危險！電池產生的氣體極易爆炸。

l

閱讀、理解并遵守所有與測試儀、電池、及電池附近任何其它設備的指引。

l

禁止吸煙、點火柴,禁止將金屬工具放在電池附近或在電池附近制造火花。

l

使用測試儀前應將接線端清理干凈。清理時注意保護眼睛、鼻子和嘴巴。用蘇打和水來中和酸 性以降低空氣的腐蝕性。

l

不要將測試儀放在雨雪中或潮濕的環境中。

l

不要讓電池氣體或硫酸 接觸測試儀的殼體。

l  千萬不要對凍結的電池進行充電、測試,或施加載荷。執行以上操作前應先將電池解凍,并暖和到室溫。對凍結的電池進行充電、或試圖對其進行測試,將引起電池爆炸并導致人員受傷。

l

在進行測試前應確認所有測試接頭都是按照指引進行連接的。

l

確保兩個電池夾與電池連接牢固。

電池爆炸可導致人員傷亡。

警告！

防止燒傷

電池短路產生的電流足以熔化各種飾物,并使其焊接在金屬上。在電池附近工作時要將各種飾物取下。

短路將導致人員受傷�。�！

一、概述

1、產品用途

該儀器是專門針對蓄電池組進行核對性放電實驗、容量測試、電池組日常維護、工程驗收以及其它直流電源帶載能力的測試而設計。采用最_新的無線通訊技術,通過pc機監控軟件可對蓄電池放電過程進行實時監測,監控每節電池的放電過程。

該儀器功耗部分采用新型ptc陶瓷電阻作為放電負載,完全避免了紅熱現象,安 全可靠無污染。整機由微處理器控制,液晶顯示、中文菜單。外觀設計新穎,體積小、重量輕、移動方便。各種放電參數設定完成后,自動完成整個恒流放電過程。完全實現智能化。使整個放電過程更安 全。

該儀器系列便攜、智能化的專業設計使放電測試工作變得簡捷、輕松,大_大_降低了專業維護人員的勞動強度,也提高了放電測試的科學性和智能化。

2、產品功能特點

（1）采用ptc陶瓷電阻,避免了紅熱現象,使整個放電過程更安 全。

（2）具有無線通訊功能,無線分機盒與放電主機及上位機監控pc機三者之間通過無線方式進行通訊。簡化接線,靈活方便。

（3）無線分機盒可對每節電池進行監測,實現對電池組放電過程的完整監控。

（4）設備安 裝、調試、維護簡便,各采集模塊前后采用隔離技術,安 全性、可靠性程度高

（5）配備的pc機監測系統,可實時監測整個放電過程,并把監測到的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線,圖形、報表等,并可打印、查詢。

（6）有usb接口,可將放電過程的數據存入u盤,并導入pc機。pc數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表。使數據的轉存更加方便。

（7）采用智能單片機arm控制、液晶中英文顯示。菜單操作簡單明了。

（8）自動保護功能,設定放電時長到、放電容量到；蓄電池組電壓低于設定的最_低保護電壓；負載連線出現異常等,自動停止放電并報警,同時自動記錄停機方式。

（9）可設定測試/放電終止條件,包括單體電池電壓、電池組終止電壓、放電電流、放電時間。

（10）可通過短時放電（1小時）來預估蓄電池組容量。

（11）可記錄測試/放電過程每節電池放電情況,主要是電池組總容量、總電壓、總電流以及電壓最_低的單體電池的電壓變化情況。

3、工作示意圖

























4、技術指標



 型號





 放電電流





 電池組電壓





 放電終止電壓





 供電電源





 體積(mm)





 重量





 48v150a





 0～150a





 dc48v





 10～60v可調





 ac220±15％

 dc48v





 410×197×273





 9kg





 48v200a





 0～200a





 570×200×360





 17.8kg





 48v300a





 0～300a





 582×200×430





 26kg





 220v30a





 0～30a





 dc220v





 176～275v可調





 ac220±15％

 dc220v





 410×197×273





 9kg





 220v60a





 0～60a





 570×200×360





 17.8kg





 220v100a





 0～100a





 582×200×430





 26kg





 110v30a





 0～30a





 dc110v





 88～120v可調





 ac220±15％

 dc220v





 410×197×273





 9kg





 110v80a





 0～80a





 410×197×273





 9kg





 110v100a





 0～100a





 570×200×360





 17.8kg





 380v20a





 0～20a





 dc380v





 304～456v可調





 ac220±15％

 dc380v





 570×200×360





 17.8kg





 380v50a





 0～50a





 582×200×430





 26kg





 380v100a





 0～100a











 kg





 80v～482v20a





 0～20a





 dc80v～482v





 80～482v可調





 ac220±15％

 dc80～482v











 kg





 80v～482v50a





 0～50a











 kg





 80v～482v100a





 0～100a











 kg





 檢測單體電池





 2v、4v、6v、12v





 測量精度





 電壓測量精度：0.5％   電流測量精度：1％





 通訊接口





 數據存儲：usb  無線通訊





 采樣間隔





 5s～1min





 散熱方式





 強制風冷





 工作環境





 溫度0℃～50℃  濕度5％～90％





 屏幕尺寸





 tft 5寸彩色lcd





 存儲容量





 16m



注*：可根據用戶需求,可專門定制放電儀電流電壓的大_小

二、外形及結構

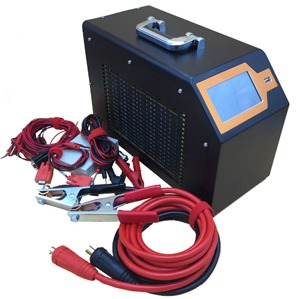

1、主機外形示意圖：

圖2-1  儀器外形圖（圖片僅供參考）

2、整機配置



 序號





 品名





 數量





 備注





 1





 儀器主機







 1











 2





 數據分機盒（2/4/6/12v電池）





 --





 不同電壓等級,數量不等。





 3





 無線熱點





 1











 4





 u盤





 1











 5





 放電電纜





 2





 紅、黑各一條





 6





 電壓測試線（個別機型無此線）





 1











 7





 電流傳感器（選配）





 1





 不同電流等級,量程不同。





 8





 數據采集線





 --





 不同電壓等級,數量不等。





 9





 主機天線





 1











 10





 ac220v電源線





 1











 11





 說明書





 1











 12





 鋁合金包裝箱





 1

































三、連接

1、準備工作

 \* mergeformat

確認需要進行放電測試的蓄電池組是否與放電儀電壓等級一致！

在與該儀器進行連接前,首先確認放電電池組是否已經退出運行狀態,是否已經與充電電源和負載斷開。以免在放電過程中發生意外。

檢查電池組及該儀器周圍是否有足夠場地,場地周圍是否存在易燃易爆物品,空氣中是否存在易燃易爆氣體。

   檢查該儀器是否完好,電源開關是否在斷開狀態。

 \* mergeformat

工作周圍不得存在易燃易爆物品,空氣中不得含有易燃易爆氣體,防止爆炸的發生！

2、主機連接

2.1 放電電纜連接

首先連接電池組放電電纜。黑色放電電纜大_測試夾一端連接電池組負極,另一端快接插頭連接該儀器黑色快接插座。紅色放電電纜大_測試夾一端連接電池組正極,另一端快接插頭連接該儀器紅色快接插座。注意連接可靠,不要有松動現象�？旖咏宇^與快接插座連接好后,需要順時針方向旋轉以防脫落！放電結束取下時逆時針旋轉。



 \* mergeformat



連接放電電纜和電壓測試線時,注意安 全,防止觸電和短路的發生！

2.2 電壓測試線連接

由于放電電流較大_,為了準確測量蓄電池組的電壓,另配有電壓測試線。電壓測試線一端連接該儀器的電壓測試插座,另一端紅色測試夾連接蓄電池組正極,黑色測試夾連接電池組負極。注意不要接反！

2.3 其它

   把主機天線與該儀器主機的天線插座可靠連接。

如果需要ac220v供電,則需要使用電源線連接市電,并把工作電源轉換開關置于交流供電檔,否則轉換開關置于直流供電檔。

   如果有并機或使用外設放電檢測功能,則需連接電流傳感器。

3、測試盒連接

分機盒的0號和6號線為取電端,接線請確保取電電壓滿足盒子的工作電壓。

測量12v、6v、4v、2v電池時采集線接法：（每條采集線上都標有數字）

圖3.1  單個數據分機盒接線圖



如果電池數少于1個分機盒能采集的相應電池數時,把剩余的采集線接到最_后一節電池,接法如下。例：測量12v電池組時

1#分機盒

圖3.2  單個數據分機盒接線圖

如果電池數超過每個分機盒能采集的相應電池數,則需要使用多個數據分機盒。下圖是多個電池的連接方式：

n#數據分機盒 --         2#數據分機盒                            1#數據分機盒

圖3.3 多個數據分機盒接線圖

當電池數不是12倍數時,最_后一個盒子可能需要要采用回接法。

有3種情況需要使用回接法



 1





 2v電池余出的電池數少于6節時





 2





 4v電池余出的電池數少于3節時





 3





 6v電池余出的電池數少于2節時



回接規則：

最_后一個盒子的6號及之后的7、8到12號線,都接在最_后一節電池的最_后一個電極上,5號到0號線,依次接倒數第二個電極、第三個電極,直到所有線連接完畢。

例如,某電池組有52節電池,單體電壓為2v,四個盒子接滿48節電池后,還剩余4節電池,屬于2v電池余出少于6節情況,第五個盒子的接線需要采用回接法,接線如圖3.4。

                         圖3.4   52節2v電池組回接法分機盒接線圖

技巧：1、需要回接的盒子,6～12號線是接在一起的；

     2、需要回接的盒子,6號線總是接著電池組總正端；

     3、只有2v,4v,6v電池存在需要回接的可能,12v電池任何情況下都使用順接法。

4、 pc機連接

如果需要通過pc機進行實時監測,則需要連接路由器。 終端專用電源輸入接市電交流220v,輸出接通訊終端電源插口。打開電源開關。pc機運行監控軟件即可。

5、 運行

檢查接線正確無誤后,打開電源開關,液晶屏應顯示正常后,即可根據操作說明完成各種測試/放電參數的設置。

四、功能操作

1、 開機

打開電源開關,稍作等待進入該儀器主界面。主界面如下：

2、 本機放電

2.1 核容放電

在主菜單中,點擊“放電測試”, 進入本機放電功能選擇界面,界面如下：按【放電類型】按鈕,可見放電類型菜單,

在此菜單中,點擊“核容放電”即可。點擊“菜單”按鈕,可見選項菜單,點擊“設置”按鈕,

進入電池放電參數設置界面,界面如下：



   在電池放電參數設置界面中,要設置的參數共有設備id、站號、組號、電池數、額定總壓、電池類型、額定容量、放電電流、總終止電壓、單節終止電壓、放電容量、放電時間、電池順序,是否監測單體選項,電池數量被測電池組實際電池個數（當不用無線分機盒監測單節電池時,電池數量設為0即可或者不選中“監測單體”）。放電電流是設定放電儀工作電流（設置范圍0-300a）。終止電壓是電池組電壓終止值。單節終止電壓是電池組中個單節電池電壓的終止值（這兩個終止電壓設置一般是電池標稱電壓的0.8倍）。放電容量是電池組可放出容量的終止值。放電時間是本次放電時間長度。

   當設置完放電參數后,按“保存”鍵完成保存,返回放電監測界面。

2.2 電池放電過程

完成放電設置后,按【開始】按鈕后,進入放電狀態指示界面,界面如下：

   進入到放電界面后,放電儀在各項通訊配置成功后會開始放電。放電結束后也會在多測3分鐘,以便了解各電池電壓恢復狀況。

在電池放電界面中,測量值區域的 電池組總電壓,電池容量是已放出的電池組的容量,電流是實際放電電流。停止參數區域

的數據,是用來對照的停止參數。



如果在測量過程中,發生需要更換按分機的情況,可以在放電過程中或點擊菜單的暫停選項后,更換分機,系統自動識別更換的分機。

3、快速放電/補償放電/并機負載放電

3.1通過“放電類型”菜單選擇“快速放電”, 通過“菜單”按鈕,選擇“設置”,完成參數設置后便可,放電過程將維持1小時,測量值區域的容量值即為預估容量。

3.2通過“放電類型”菜單選擇“補償放電”,通過“菜單”按鈕,選擇“設置”,完成參數設置后便可,點擊“開始”按鈕,進入補償放電。

3.3通過“放電類型”菜單選擇“并機放電”,通過“菜單”按鈕,選擇“設置”,完成參數設置后便可,點擊“開始”按鈕,進入并機放電。



當所需要的放電電流超過放電儀本身的額定電流（300a）時,這時需要外加負載并聯來擴大_實際放電電流。例如當需要放550a電流時,則就要通過兩臺放電儀并聯來實現放電（并機后的放電電流最_大_為600a）。兩臺放電儀一臺設為主機、另一臺設為從機。

4、數據管理

1、在線數據查看,在放電期間或在線監測期間,在主界面點擊“數據”按鈕,即可當前的查看數據。

2、文件數據查看,

在數據管理菜單中,點擊“數據管理”,進入數據列表,

   選中要查詢的數據,“雙擊”,或者點擊“打開”按鈕,查看詳細數據。界面如下：



5、系統設定

點擊主界面“系統設定”,進入如下界面：

通過點擊相應標題欄切換“語言設置”、“ 時鐘設置”、“更新程序”,選擇相應操作。

五、日常維護

1、 清潔維護

1.1 主機的清潔維護

使用柔軟的濕布與溫和型清洗劑 清洗設備。請不要使用擦傷型、溶解型清洗劑 或酒精等,以免損壞主機上的文字。

1.2 夾具的清潔維護

使用柔軟的濕布與溫和型清洗劑 清洗夾具。請不要擦傷探頭的金屬部分,以免造成接觸不良。

2、 存放

當使用完后,應將放電儀及時放入機箱內。所有夾具和連線應整理后放入機箱內相應位置。

六、常見問題解答及使用技巧

l  啟動放電后立即停止放電

請檢查放電參數設置及電池接線、電壓測試線的連接狀況。

l  開機后顯示屏無顯示

請檢查輸入電源接線端子是否接觸良好。

l  按鍵失效或混亂

請檢查是否有鍵卡住未彈起,如有使其彈起即可恢復正常工作。

附i、電池編號是否正確的簡易判斷辦法

1、

分機盒接好后,將1號分機盒的1號線從電池上取下夾到1號分機盒的0號線上,如下圖所示,

2、

打開主機數據監測界面,找0v電壓那節電池,看主機顯示的對應的編號和實際電池的編號是否一致,不一致時要通過主機設置排序方式；

3、

恢復1號分機盒1號線的接法,完成電池序號的判斷。

附ii、接線是否正確的簡易核對

4、

盒接好線后,打開主機數據監測界面

5、

觀察主機的單體電壓測量數值,發現異常數值后,應檢查對應電池的接線夾子是否夾得牢靠,是否存在接線交叉等接線問題。

6、

注：本辦法只能檢查接線錯誤導致電壓異常的接線問題,對于那些接線錯誤但電壓正常接線,該方法檢查不出來,比如需要跨接的分機盒接線沒跨接,或者跨接錯位等接線錯誤就檢查不出來。
