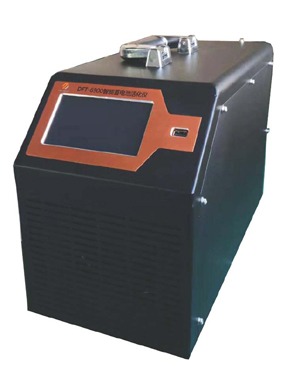

智能蓄電池活化儀

技術規范書

一、產品概述

智能蓄電池活化儀(2v-12v一體機,適用于2v、6v、12v蓄電池,以下簡稱活化儀),是專用于日常維護中對落后蓄電池處理的便攜式產品,它具有三種獨立的使用方式：電池放電方式,電池充電方式和電池活化方式。可以針對落后電池不同的實際情況,對落后電池進行容量試驗,低壓恒流充電,或設置多個循環周期對最_小容量的電池作循環多次充放電,以激化電池極板失效的活性物質使電池活化,提升落后電池的容量。同時配備pc機應用軟件,把采集的數據上傳至計算機,便于進行各種分析。

二、工作原理

活化儀的工作原理是通過操作鍵盤對單片機進行操作,同時通過液晶顯示器顯示操作菜單和測試控制結果。采用了10位高速a/d、d/a,使得測量與控制更為迅速、精確,更好地滿足充放電時實時測控的需要。

活化儀使用128k的nvram作為存貯器,能夠有效地存貯數據。用戶可為電池單獨充電、單獨放電和電池活化各保存一組曲線數據,大大提高了用戶的使用效率。帶有usb通訊接口,用戶可以通過u盤與計算機進行通訊。把數據傳給pc機,可以對電池質量進行長期的監測,通過對電池工作狀態數據的分析可以找出影響電池質量的各類問題。

三、功能說明

充放電、活化及曲線指示功能：

活化儀可記錄充電、放電及活化過程中的蓄電池電壓、電流變化趨勢,并有相應的曲線指示功能,曲線在每次工作執行完后即可顯示。屏幕右邊顯示充(放)電曲線,左邊顯示充(放)電或活化參數,包括：電壓（電流）提示、電池內阻、充（放）電電流、充（放）電截止電壓、執行總時間。

運行功能：

1、能設定電流、電壓、活化時間、次數等運行參數。

2、具有三種獨立的使用方式：電池放電方式,電池充電方式和電池活化方式。

3、具有活化特殊設定功能,能針對不同單體進行不同的參數設置,以達到具體電池具體活化的目的。

4、能夠實時監測電池活化,充電,放電等各項參數。

數據管理：此功能允許用戶對電池的已測控數據進行管理,包括數據的上傳以及曲線回放。允許用戶通過u盤對數據進行轉移存儲。

系統升級：此功能允許用戶對設備進行在線的軟件升級更新_。

四、產品特點

1、 可在線活化,可在浮充狀態下結單體電池進行活化、充電、放電檢測,不影響系統正常運行。

2、 中英文菜單操作,簡單易學易用。

3、 使用最_新_的在線可編程cpu,用戶可使用微機更新_儀表軟件,不斷提升儀表性能。

4、 模塊化結構,設計合理,運行可靠。

5、 測量全面,并精確顯示電池電壓、電流、充(放)電及活化的運行結果和波形。

6、 功能強大,可對電池單獨進行充(放)電、和連續多次(不大于99次)循環充放電。

7、 與計算機通過u盤做中介,可將測量數據存入計算機,并由計算機進行管理。

8、 儀表配備的pc數據管理軟件可對電池充(放)電及活化的長期運行狀態進行分析、并可生成相應的數據報表。并可以按照用戶需求定制儀表程序。

五、產品技術指標

 電氣特性

 智能蓄電池活化儀

 分辨率

 精度

 充電電流

 1～100a（2v模式）、1～30a（6v\12v模式）

 1a

 1a

 放電電流

 1～100a（2v模式）、1～30a（6v\12v模式）

 1a

 1a

 充電總電壓

 1.7～2.4v（2v模式）、10.2～15v(12v模式)

 0.1v

 0.25％

 放電總電壓

 1.7～2.4v（2v模式）、10.2～15v(12v模式)

 0.1v

 0.25％

 供電電源: ac　220v±15％

 顯示方式:5寸彩色液晶觸摸屏

 使用環境

 5℃～50℃　　5％～90％rh    室內

 體積（mm）:420x200x280

 重量:9kg

 通訊接口:usb
