智能蓄電池內阻測試儀

技術規范書

ver:1.0

一、 產品概述：

采用最_先_進的交流放電測試方法,能夠精確測量蓄電池兩端電壓和內阻,并以此來判斷蓄電池電池容量和技術狀態的優劣。客戶可以根據自身情況選擇按用于通信行業蓄電池的內阻測試,電壓測試,容量估算。作為新電池配組時內阻匹配的依據；在放電前后測試蓄電池內阻用于鑒別真實落后電池；鍵操作和液晶觸摸兩種操作方式；它既可以對蓄電池進行成組測量,也可以進行單節測量。

開機界面圖

二、

產品組成：

1、整機配置：

產品名稱：智能蓄電池內阻測試儀

名稱

數量

備注

主機

1臺

測試夾

1套

充電器

1個

u盤

1個

數據線

1根

otg連接線

1根

說明書

1份

裝箱清單

1張

合格證

1張

保修卡

1張

2、產品主要部件圖：

主機

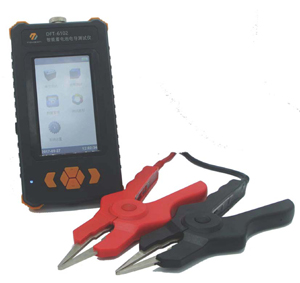

測試夾

探針（選配）

充電器

數據線

otg連接線

三、主要應用范圍：

1、新電池配組驗收測試；

2、舊電池重新配組前進行內阻匹配性測試；

3、日常測試：跟蹤蓄電池內阻變化,并隨時掌握劣化電池；

4、核對性放電前后配合使用,查找放電前后內阻變化值,以判斷落后電池。

5、測試電阻、判斷螺絲緊固,預防放電中連接電阻過大導致的放電事故。

四、設計特點：

1、智能化、數字化,全中文操作菜單、準確測量、操作簡單。

2、重量不超過0.45kg,手持式設計,單人操作,全程自動測量。

3、滿足各種電池內阻檢測標準,必須收錄齊全的蓄電池內阻參數數據庫,并能根據不同電池自己定義蓄電池標準內阻。

4、測試方法簡單,不會影響蓄電池的工作狀態,也不會產生安 全隱患。

5、儀表本身可大量存儲測試數據,并能在儀表上進行結論性查詢和分析,也可將蓄電池測試數據用u盤導出到計算機軟件中生成圖表和曲線進行分析。

6、測試報表可以方便的導入excel和word文件,并以指定的格式打印成報告,方便管理,以減少工作量。

7、四端多用途測試夾,集測試夾、探針等功能于一體,能夠適應98％以上的電池連接安 裝方式和電池極柱形式。

五、四端法測試夾的優點：

四端法測試夾,適應絕大部分測試場合,夾具前段伸出6厘米金屬測試頭, 厚度僅為3毫米。方便伸入連接片之下直接接觸極柱,金屬頭內側帶有鋸齒,方便挫掉氧化物,便于直接接觸到極柱,從而保證測試結果的穩定與精確。

六、 測試探針的優點：

1、四點發法測試,內針與外筒完全絕緣！

2、內針1.3毫米直徑,外筒3毫米直徑,適用各種連接條縫隙,完全可從極柱護套孔洞插入！

3、金屬針及針筒采用鈹銅鍍金工藝,能適應各種測試頻率及電流！

4、線長1.8米,測試筆長0.36米,測試整組電池無需移動設備！

5、測試筆采用加長桿兩段設計,方便攜帶又適應長距離測試！

6、配合內阻儀全自動測試程序更方便、準確！

7、航空插頭采用臺灣plt公司產品,適應各種頻率及電流,為準確測試保駕護航！

七、產品功能：

1、電池測試中可進行單節電池、成組電池的內阻測量及性能評估。

2、數據管理：對數據記錄進行打開回放,轉存u盤,刪除等操作,同時還可以格式化數據記錄

3、系統管理：包括時鐘設置、參數校準、語言選擇、測試波形、系統更新及軟件版本信息等功能。

4、使用說明：為用戶提供幫助信息,所有問題都按類型歸納為基礎知識、現場接線、儀表操作、儀表維護等。

八、技術參數

項目

參數

測量范圍

內阻：0.0mω--120mω    電壓：0.000v--24v

最_小測量

內阻：0.001 mω

分 辨 率

電壓：1mv

測量精度

內阻：1％       電壓：0.15％

顯 示 屏

272×480 4.3寸tft lcd +觸摸屏

尺   寸

186mm×98mm×40mm

重   量

0.45kg

內存容量

存放10萬節電池測量數據

工作電源

4000mah可充電鋰電池,充滿可工作8~12小時

外接電源

ac100~240v/dc5v-1a電源適配器/充電器

通訊接口

usb接口（可插接u盤）
