kcb-633不銹鋼齒輪泵適用于輸送不含固體顆粒和纖維,或有腐蝕性的高溫液體, 溫度不高于200℃,粘度為5～1500cst的潤滑油或性質類似潤滑油的其他液體。

kcb-633不銹鋼齒輪泵適工作原理

kcb不銹鋼齒輪泵的殼體內裝有一對外嚙合齒輪。由于齒輪端面與殼體

端蓋之間的縫隙很小,齒輪齒頂與殼體內表面的間隙也很小,因此可以看成將齒輪泵殼體內分隔成

左、右兩個密封容腔。當齒輪順時方向旋轉時,右側的齒輪逐漸脫離嚙合,露出齒間。因此這一側的密封容腔的體積逐漸增大,形成局部真空,油箱中的油液在大氣壓力的作用下經泵的吸油口進入這個腔體,因此這個容腔稱為吸油腔。隨著齒輪的轉動,每個齒間中的油液從右側被帶到了左側。在左側的密封容腔中,輪齒逐漸進入嚙合,使左側密封容腔的體積逐漸減小,把齒間的油

液從壓油口擠壓輸出的容腔稱為壓油腔。當齒輪泵不斷地旋轉時,齒輪泵的吸、壓油口不斷地吸油 和壓油,實現了向液壓系統輸送油液的過程。

kcb-633不銹鋼齒輪泵結構特點：

kcb-633不銹鋼齒輪泵主要有齒輪,軸,泵體,閥,軸端密封等部件組成,泵內所有運轉部件均利用其輸送的介質潤滑。泵內有設計合理的泄油和回油槽,使齒輪在工作中承受的扭矩力

  小,因此軸承負荷小,磨損小,泵效率高。該泵設有閥起過載保護作用。但本閥不能作減壓閥長期工作,需要時可在管路上另行安 裝。

主被齒輪、軸：北弘泵業生產的kcb齒輪泵主動齒輪、被動齒輪、軸等核心零部件經過材料預處理、精磨、數控滾齒、離子氮化等十二道工序加工成形。輝光離子氮化爐滿足多種材料的表面離子氮化處理要求,特別是普通氮化爐不能處理的不銹鋼材料。經離子氮化處理后有表面硬度高而均勻、耐磨性好、滲層深、變形量小等優點。

密封結構：填料密封/機械密封,機封具有良好的耐熱和沖擊能力,摩擦系數小,自潤滑性能強,性能可靠,無泄漏耐高溫,耐磨,耐腐蝕性強。根據用戶需求采用不同密封形式。

軸承：耐磨耐高溫軸承,穩定性好,磨損性小,具有超負荷承載能力, 壽命更長。kcb18.3-kcb83.3為滑動軸承,kcb200以上型號為滾動軸承。

數控機床上一次裝夾,全序加工,確保加工精度,尺寸穩定性好、互換性好、表面光潔度高。

配套電機：北弘泵業生產的齒輪泵配套電機,安 全可靠,運轉穩定,發熱量少,輸出功率達標,使用壽命長,確保整機產品質量。

出廠檢驗證書：北弘泵業生產的齒輪泵零部件實行自檢,每一臺齒輪泵均按產品試驗標準進行半小時的空載和負載試驗,確保產品質量達到國家標準或合同約定要求。每一臺齒輪泵配有合格證,說明書,試驗數據報告,歡迎客戶現場監督試驗。

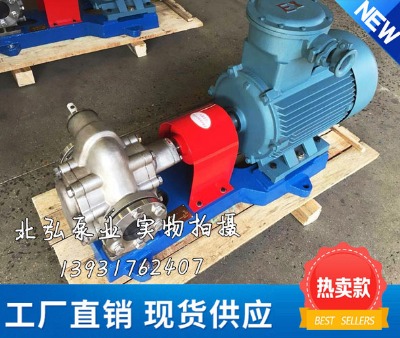

kcb-633不銹鋼齒輪油泵流量38m3/h(633l/min )排出壓力0.28mpa,吸入真空高度3米,口徑100,配用電機功率y160l-6。

kcb不銹鋼齒輪油泵在食用油行業主要用來輸送

調和油、

豆油、 菜籽油、 花生油、 茶油、 橄欖油、 中包裝餐飲油、 玉米油、 葵花籽油、 胡麻 亞麻 油、 稻米油、 芝麻 油、 核桃油、 棉油、

棕櫚油、 紅花籽油、 葡萄籽油、 松籽油、 調味油、 烘焙油、脂 動物油、 小麥 胚芽油、 番茄籽油、 椰子油、 禮盒油、 火麻 油、 南瓜籽油、

紫蘇油、 牡丹花籽油、 杏仁油、 油炸食品專用油。

kcb不銹鋼齒輪油泵參數表型號流量 q轉速 n

r/min排出壓力 p

mpa必需汽

蝕余量

r

m效率

η

％電動機m3/hl/min功率kw型號kcb-18.31.118.314001.455441.5y90l-42cy-1.1/1.45kcb-33.3233.314201.455442.2y100l1-42cy-2/1.45kcb-553.35514000.337411.5y90l-42cy-3.3/0.33kcb-83.3583.314200.337432.2y100l1-42cy-5/0.33kcb-13581359400.335462.2y112m-62cy-8/0.33kcb-2001220014400.335464y112m-42cy-12/0.33kcb-300183009600.365425.5y132m2-62cy-18/0.36kcb-483.329483.314400.365.54211y160m-42cy-29/0.36kcb-633386339700.2864311y160l-62cy-38/0.28kcb-9605896014700.286.54318.5y180m-4
