產品概述

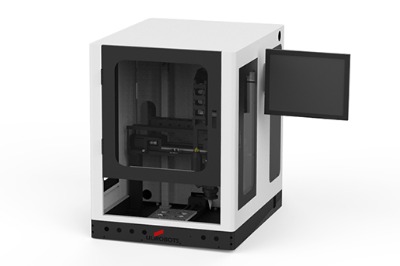

桌面式恒溫送絲精密激光錫焊機由x-y-z,送絲多軸空間組合控制,紅外實時溫度反饋系統,ccd同軸定位系統以及半導體激光器所構成,體積和重量比標準設備有所減小,可以放在工作臺上使用,更為靈活。自主開發的恒溫激光錫焊軟件,對不同焊點,不同高度實現加工參數分層處理一次加工完成,同時可在焊接過程中實時監控操作的完成情況。pid在線溫度調節反饋系統,能控制恒溫焊接,焊接良品率與精密度。本產品適用面廣,可應用于在線生產,也可單獨式加工。

產品特點

1. x-y-z軸與送絲軸多軸聯動,對不同焊點,不同高度焊點實現一次加工。

2. pc控制,可視化操作。高清晰度ccd攝像,可選mark+dxfgeber圖形或模板匹配方式,自動定位,滿足高精密器件全自動或在線加工要求,減少人工干預。

3. 擁有核心技術的溫度控制模型,并采用高精度紅外溫度探測器做實時溫度反饋與控制。

4. 非接觸式焊接,無機械應力損傷,升溫速度快,熱影響區小。

5. 激光,ccd,測溫,指示光四點同軸,解決了行業內多光路重合難題并減少?gòu)?fù)雜調試。

6. 自主開發的恒溫激光錫焊軟件,實現不同參數調用與加工,方便客戶使用。

7. 光學系統、運動單元、控制系統全模塊化設計,提高了系統穩定性和維護性。

適用領域

微型揚聲器/馬達、連接器、攝像頭、pth （孔直插式元件）、pgas （插針網格類電子產品）、rfi領域、連接器、混合再裝組件。輸入電源ac220v/50hz激光器半導體激光器激光功率50 w , 80w , 1 00 w （可選配）光纖芯徑200um,400um,600um （可選配）聚焦*小光斑0.1mm定位方式ccd同軸定位工作范圍x-y-z : 250*300*1 00mmccd視場1 2.8 * 9 m m控制方式pc控制,溫度反饋錫絲直徑0.3 - 0.8 m m冷卻方式全風冷尺寸670*807*862mm
