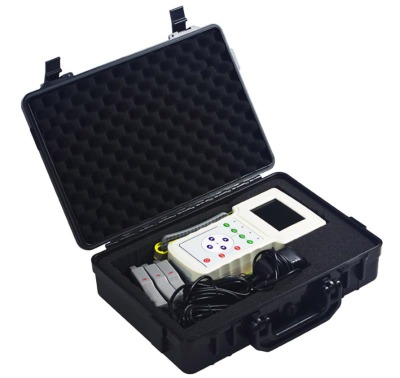

zc-630便攜式諧波分析儀是集多功能測量于一體的電力測量?jī)x表,能測量三相電壓、三相電流1～63次諧波,并以列表或頻譜圖單獨顯示奇次諧波或偶次諧波。

它采用按鍵式操作、能自動切換量程、實測數據保持、測量數據存儲、實現大容量存儲、且可輸出向量圖,非常適合電能計量、用電檢查、電力稽查和變電檢修、繼電保護等差動檢測、啟動試驗現場使用。

便攜式諧波分析儀界面介紹

便攜式諧波分析儀界面介紹

便攜式諧波分析儀界面介紹

方法/步驟

功能指示：上圖中界面左上角的“三相伏安 ”表示當前處在何種測量功能。

狀態圖標指示：上圖中界面中上部共有兩種狀態圖標,分別表示sd卡狀態,以及電池電量狀態。

時間指示：上圖中界面右上部為時間顯示區域,表示當前的時間。

功能鍵提示：上圖界面的底部是功能鍵提示區域,指示代表f1,f2,f3,f4這四個按鍵的功能,如果某個按鍵對應的區域?yàn)榭?則表示,該按鍵在本界面不起作用。如本界面下,f1鍵表示返回主界面,f2鍵表示頁面停止刷新,f3鍵不起作用,f4鍵表示進入矢量圖界面。

顯示操作區域：上圖界面的中部為顯示操作區域,在該區域顯示測量結果,更改參數設置等操作。

按鍵使用說明：儀表共有11個按鍵,分別為f1,f2,f3,f4四個功能鍵, menu鍵,enter鍵和↑,↓,←,→四個方向鍵,鍵電源開關鍵。下面分別說明：

f1,f2,f3,f4功能鍵：四個功能鍵的定義在每個界面下可能不一樣,具體的定義在液晶屏對應的區域有文字提示。

menu鍵該：鍵的功能是儀表返回“主菜單”界面。不論當前儀表處于何種狀態,觸發該鍵后儀表均會進入“主菜單”界面。用戶可在該界面下重新選擇需要的功能進行操作。

9

enter鍵：該鍵的功能為確認輸入或確認選項。該鍵的使用會在各功能使用說明中具體說明�！�,↓,←,→方向鍵分別為上/下/左/右四個方向鍵,這些鍵用來改變選項,參數設置值和翻頁等,這些鍵的使用請參考各功能使用說明中具體說明。

10

電源開關鍵：該鍵為儀表電源控制鍵。在關機狀態下,用戶長按大約3秒鐘,儀表會上電開機。在開機狀態下,用戶長按該鍵大約3秒鐘,儀表會斷電關機。
