ctp-1000a互感器綜合測試儀是武漢致卓測控科技有限公司的新一代革新型ct、pt測試儀器。ctp-1000系列產品基于變頻法測試原理,無需調壓器、升壓器、升流器即可現場完成ct、pt的全面測試,輸出電壓低,無論是否有誤操作都能保證被試設備、試驗人員的安 全。裝置采用高性能dsp和fpga、先進的制造工藝,保證了產品性能穩定可靠、功能完備、自動化程度高、測試效率高、在國內處于領先水平,是電力行業用于互感器的專業測試儀器。

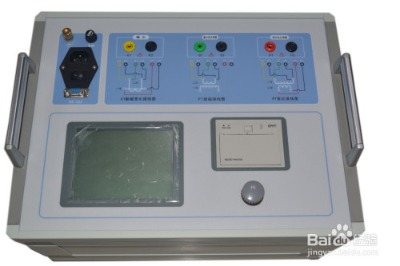

ctp-1000a互感器綜合測試儀

那么功能強大的互感器的專業測試儀器應該怎么使用呢？今天就為大家詳細的講解下具體的操作方法。

ctp-1000a互感器綜合測試儀測試線

1、試驗接線：根據不同的測試要求選用不同的接線方式。以ct測試項目為例接線方式說明。

 ct試驗項目接線方式選擇

2、選擇測試類型：在參數界面,用 旋轉鼠標切換光標到類型欄,選擇互感器類型為ct。

3、參數設置：

用 旋轉鼠標 切換光標,選擇要進行的試驗項目,當光標停留在某個試驗項目時,屏幕顯示與該試驗項目相關的參數設置；當光標離開試驗項目時,屏幕顯示所選試驗項目所對應的接線圖。

3、參數設置：

用 旋轉鼠標 切換光標,選擇要進行的試驗項目,當光標停留在某個試驗項目時,屏幕顯示與該試驗項目相關的參數設置；當光標離開試驗項目時,屏幕顯示所選試驗項目所對應的接線圖。

4、用 旋轉鼠標 切換光標,選擇右邊的開始按鈕進行試驗。

5、查看試驗結果。

  試驗結果頁

至此,互感器綜合測試儀測試完畢,關閉電源,拆下接線,將儀器與被測試互感器歸位。整理好現場。如需進行其他項目測試,還需仔細閱讀說明書,以上文字是以ct測試項目為例進行說明。如有相關技術問題可咨詢武漢致卓測控科技有限公司
