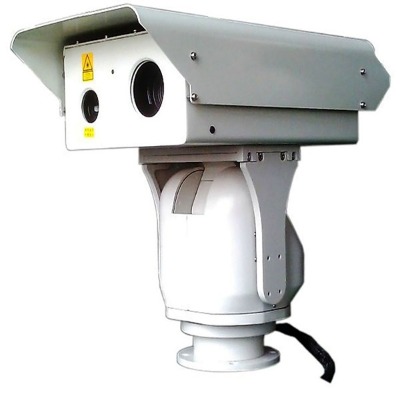

重型高清1.5km激光夜視攝像機

一體化云臺攝像機,云臺集成和基站集成的基礎上,把基站控制器和云臺集成為一體,整機只用兩塊高集成電路板就等同于數個產品的功能,使維護更簡單、安 裝更容易、功耗更低、搬運更方便。該產品可廣泛應用于森林防火、平安 城市、天網工程、雪亮工程、智能交通（公路、鐵路、港口、碼頭、機場等）、農林水利、海事漁政、電力、石化、環保、邊海防等野外監控領域。

(1)      高集成電路設計

用一塊電路板實現了傳統云臺需要電機驅動、編碼、電源轉換等幾塊電路板完成的功能;用另一塊電路板實現了傳統數據管理系統需要傳輸、編碼、功放、逆變、溫控、對講等多個產品完成的功能。

(2)      創新性結構設計

在將傳動系統和數據控制系統集成到一臺整機的基礎上,又把傳動系統和數據控制系統分別放置在傳動艙和電子艙,既實現了高集成、多功能、輕型化,又避免了電路板之間相互影響,有利于電路板安 裝、調試和維護,提高產品的穩定性和可靠性。

(3)      可現場維護

顛覆傳統的“整機返廠維修”模式,非專業人員可在不下塔/架的情況下通過更換高集成電路板完成維護,提升了系統運營效率,降低了系統維護費用。

(4)      產品防呆設計

產品連線采用工業級標準航空插頭,具有明顯的方向標記,防止因誤接而損壞設備。

(5)      易運輸、易安 裝

整機重量約15kg左右,體積小,重量輕,運輸和安 裝省時、省力、省錢。

(6)      低功耗

整機功耗小于30w,當采用太陽能或風能供電時,可節省大量供電設備的采購、安 裝和維護等費用。

(7)      可遠程網管

能夠遠程隨時隨地掌握設備運行狀態;當設備發生運行異常或出現故障時,自動發出告警信息并定位故障設備位置。



 適用范圍*





 晝間3km

 夜間1.5km





 激光光源





 12w,808nm近紅外軍品級激光





 激光角度





 0.7°～20°





 距離角度匹配





 dss數字化步進照明角度控制技術,0.1°精確隨動控制

 slm雙光軸自鎖對準裝置,精度可達0.01°,預留外部對準窗口,無需拆蓋維護





 攝像機







 1/1.8''靶面cmos

 0.004lux星光級超低照度彩轉黑





 200萬像素 ,1920x1080,一體化icr雙濾光片日夜切換,

 h.265/mpeg4/mipeg視頻格式,支持雙碼流

 視頻碼率32kbps~16mbps,60hz30幀/秒

 abf自動后焦調節功能





 光敏控制





 控制方式：獨立光敏控制電路,精準同步切換激光開關和攝像機晝夜模式





 鏡頭





 15～528mm





 百萬高清紅外校正,晝夜焦點一致

 電動兩可變,dc8-12v,自動光圈,dc5v精密電位器預置位,變倍聚焦反饋





 護罩





 材料：精鑄鋁合金外殼,不銹鋼固定件,抗強風。

 結構：一體化雙視窗設計

 防護等級：ip66,防水防塵

 接口：航空防水插頭





 云臺





 載重：40kg

 角度：水平360°連續旋轉,俯仰+40°～-75°

 速度：水平0.01～60°/s,俯仰0.01～30°/s





 預置位80個,具有巡航、掃描功能





 主控電路板







 32位arm嵌入式mcu主控電路

 dc3.3v、5v、12v、24v多電壓多路供電,保證攝像機、光敏、鏡頭、云臺正常工作

 集成1％低紋波恒壓恒流源,驅動激光器穩定工作

 5組12位ad模數采集口,內部存儲同步精密算法數據,實現鏡頭焦距、激光角度、云臺方位同步隨動預置位功能





 接口





 1路10m/100m自適應以太網口,1路ac24v/dc24v,

 軍用級航空防水插頭





 協議





 tcp/ip、http、dhcp、dns、ddns、rtp等多種網絡協議

 支持onvif2.0

 pelco-p、pelco-d行業標準等多協議,波特率2400、4800、9600、19200可選





 供電





 ac24v/dc24v±10％,50hz,150w,標配ac220v->ac24v電源

 （可選dc12v供電）





 環境指標





 工作溫度：-25℃～+55℃（-40℃可選）

 儲存溫度：-35℃～+65℃

 濕度：<90％

 防雷擊浪涌：電源4000v,通訊視頻信號2000v

 防護等級：ip66





 整機重量





 ≤30kg
