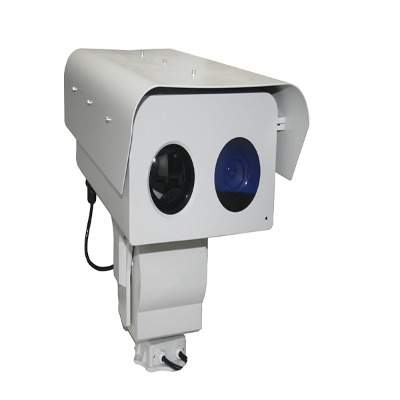

1000米激光夜視重載云臺攝像機

(1)

可見光成像、激光照明一體化產品,晝夜不間斷成像； 300萬像素 高清圖像網絡輸出；

(2)

具有連續變焦、自動聚焦功能,用于目標細致觀察；

(3)

集透霧成像,電子穩像,智能分析,自動后焦調整功能于一體；夜間激光輔助照明,識別目標細致特征；

(4)

可見光鏡頭變倍與激光變焦同步控制；全方位一體化云臺,ip66防護等級； 無人值守,自動掃描、巡航等功能；

(5)

一體化產品,模塊化結構,方便安 裝維護。

(6)

可結合gis系統二次開發目標定位功能,定位精度高



 適用范圍*





 晝間2km

 夜間1km





 激光光源





 10w,808nm近紅外軍品級激光





 激光角度





 1°～20°





 距離角度匹配





 dss數字化步進照明角度控制技術,0.1°精確隨動控制

 slm雙光軸自鎖對準裝置,精度可達0.01°,預留外部對準窗口,無需拆蓋維護





 攝像機





 1/2.8''靶面cmos

 0.005lux低照度彩轉黑





 200萬像素 ,1920x1080,一體化icr雙濾光片日夜切換,

 h.265/mpeg4/mipeg視頻格式,支持雙碼流

 視頻碼率32kbps~16mbps,60hz30幀/秒

 abf自動后焦調節功能





 光敏控制





 控制方式：獨立光敏控制電路,精準同步切換激光開關和攝像機晝夜模式





 鏡頭





 12～320mm





 百萬高清紅外校正,晝夜焦點一致

 電動兩可變,dc8-12v,自動光圈,dc5v精密電位器預置位,變倍聚焦反饋





 護罩





 材料：精鑄鋁合金外殼,不銹鋼固定件,抗強風。

 結構：一體化雙視窗設計

 防護等級：ip66,防水防塵

 接口：航空防水插頭





 云臺





 載重：30kg

 角度：水平360°連續旋轉,俯仰+40°～-75°

 速度：水平0.01～60°/s,俯仰0.01～30°/s





 預置位80個,具有巡航、掃描功能





 主控電路板







 32位arm嵌入式mcu主控電路

 dc3.3v、5v、12v、24v多電壓多路供電,保證攝像機、光敏、鏡頭、云臺正常工作

 集成1％低紋波恒壓恒流源,驅動激光器穩定工作

 5組12位ad模數采集口,內部存儲同步精密算法數據,實現鏡頭焦距、激光角度、云臺方位同步隨動預置位功能





 接口





 1路10m/100m自適應以太網口,1路ac24v/dc24v,

 軍用級航空防水插頭





 協議





 tcp/ip、http、dhcp、dns、ddns、rtp等多種網絡協議

 支持onvif2.0

 pelco-p、pelco-d行業標準等多協議,波特率2400、4800、9600、19200可選





 供電





 ac24v/dc24v±10％,50hz,150w,標配ac220v->ac24v電源

 （可選dc12v供電）





 環境指標





 工作溫度：-25℃～+55℃（-40℃可選）

 儲存溫度：-35℃～+65℃

 濕度：<90％

 防雷擊浪涌：電源4000v,通訊視頻信號2000v

 防護等級：ip66





 整機重量





 ≤30kg
