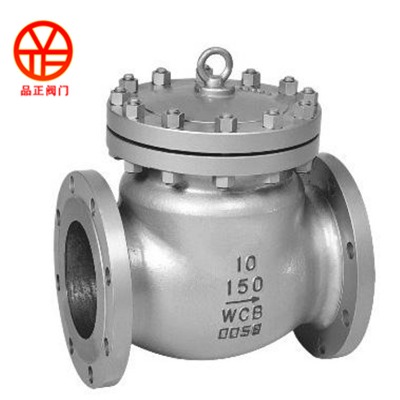

h44旋啟式止回閥:型pn16~pn320 ,150lb-2500lb不銹鋼旋啟式止回閥適用于壓力 1.6~32mpa/2.0-42.0mpa 工作溫度 -29~+550℃ 的石油、化工、制藥、化肥、電力行業等各種工況的管路上,適用介質為水、油品、蒸汽、酸 性介質等。升降式止回閥.材質通常有:鑄鋼wcb,合金鋼wc6,wc9,cn7m(20#合金鋼).不銹鋼有cf8(m),cf3(m).鍛鋼有a105,f304(l),f316l等.是控制管道內介質單向流向的閥門,用來防止管路中的介質倒流。升降式止回閥適用于中、小口徑管路的各種壓力、溫度和介質下控制接通或截斷管路介質的啟閉裝置;依靠閥瓣自重和流體壓差實現自動阻止流體倒流。適用介質為:水、油品、蒸汽等.折疊編輯本段設計制造標準設計制造標準:gb/t 12235,ap600,api6d,ansi/asme.b16.34

連接法蘭標準:gb/t 9113,api6d,ansi/asme b16.5

壓力溫度等級:gb/t 12224-2005,,gb/t9131,ansi/asme.b16.34

試驗檢驗標準:gb/t 13927-2008,jb/t9092,,api598,api6d折疊編輯本段結構與特點1、選材考究,符合國內、外相關標準,材料的全面質量高。

2、密封副配對先進合理,閥瓣、閥座密封面采用鐵基合金或鈷基硬質合金堆焊面成,耐磨、耐高溫、耐腐蝕、抗擦傷性能好,使用壽命長。

3、產品按國家標準gb/t12235設計制造。

4、可采用各種配管法蘭標準及法蘭密封型式,滿足各種工程需要及用戶要求。

5、閥體材料品種齊全,墊片可根據實際工況或用戶要求合理選配,能適用于各種壓力、溫度及介質工況。

可按用戶要求設計制造不同結構形式和連接形式的止回閥,為各種設備配套使用。

主要性能規范:試驗壓力公稱壓力( mpa )1.62.54.06.410.0殼體試驗2.43.86.09.615.0密封試驗1.82.84.47.111.0閥體材料wcb(c)cf8(p)cf 8m (r)wc6wc9工作溫度≤ 425≤ 200≤ 200≤ 550≤ 550適用介質水、蒸汽、油品硝酸 類醋酸 類水、蒸汽水、蒸汽折疊編輯本段連接尺寸表型號公稱壓力

pn

(mpa)公稱通徑

dn

(mm)尺寸(mm)

重量

(kg)

h44h/wldd1d2bz-dd(國標/化工部標準)hkg

h44h-16c

h44w-16p

h44w-16rh44h-16c-dn40

l=20014511088204-18150410315.2

50230160125102204-1816516021.3

65290180145122228-1818517528.1

80310195160133228-1820018537.6

100350230180158248-2322022056.7

125400245210184288-2525024891

150480280240212308-25285270129

2005503352952683412-25340350210

2506504053553203612-30405395290

3007504604103704016-30460410320

3508505204704304416-34520430420
