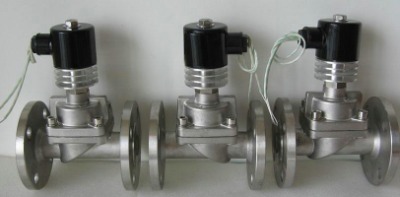

膜片式不銹鋼電磁閥膜片式不銹鋼電磁閥規格參數：

公稱通徑 dn8-50mm

原理結構 分步直動式、先導式

閥體材質 黃銅、ss304不銹鋼

密封材料 nbr、fkm（通徑≥15mm）

環境溫度 -10℃～+60℃（防爆型-20℃～+50℃）

流體溫度 c2：-10℃～90℃

適用流體 氣體、液體（無固體雜質）

流體粘度 ≤22mm2/s

連接方式 內螺紋

安 裝方式 水平安 裝,線圈向上

膜片式不銹鋼電磁閥選用標準：

代號  功能名稱    功能說明

k     常開型     通電閥關,斷電閥開

e     防爆型     防爆等級：exmⅰ/ⅱt4

t     帶定時器   可以設定開、關間隔時間

注：防爆型不能帶定時器。

膜片式不銹鋼電磁閥、內螺紋膜片式不銹鋼電磁閥電氣標準：

電源電壓     220v ac 50/60hz 24v dc

先導式功率   ac：通徑≤8mm,12va; ≥22mm,23va；dc：通徑≤8mm,11w;≥22mm,12w

直動式功率   ac：通徑≤15mm,23va; ≥20mm,25va；dc：通徑≤15mm,12w;≥22mm,22w

電壓公差     ±10％

電氣連接     普通型：標準接線盒

防爆型：     m14＊1.5,1.5m導線

膜片式不銹鋼電磁閥型號尺寸標準：型號規格接口g通徑[mm]cv值小壓差［bar］大工作壓力［bar］直動式先導式直動式先導式dn10a1/4101.4n00.2n010dn10b3/8、1/2101.63n00.2no10dn151/2、3/4152.8n00.2no10dn203/4204.6n00.2no16dn25a1225.8n00.2no16dn25b1258.3no0.2no16dn321 1/43818no0.5no16dn401 1/24021no0.5no16dn5025032.6no0.5no16

膜片式不銹鋼電磁閥應用范圍：

     膜片式不銹鋼電磁閥廣泛應用于、石化電力、造船業、冶金鋼鐵、電鍍涂裝、燃氣燃油、環保設備、吹灰除塵、分析測量儀器、包裝機械、紡織印染、暖通空調、清洗設備、園林噴灌、食品工業等系統和設備中。
