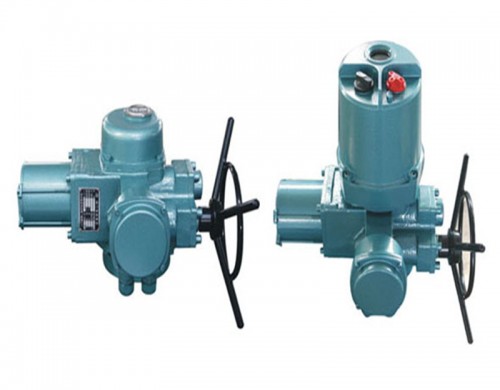

q120-1w 戶外閥門電裝

     部分回轉閥門電動裝置,簡稱為q型電裝。是閥門實現開啟、關閉或調節控制的驅動設備,適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。

   本系列電動裝置可遠距離控制,也可現場操作。廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。

戶外型閥門電裝結構說明

   1、電動機：戶外型采用ydff型,隔爆型采用ybdff型閥門專用異步電動機

   2、減速機構：由一對直齒輪和少齒差行星輪兩級傳動組成。電動機的動力經減速機構傳遞給輸出盤。

   3、力矩控制機構：當輸出軸上受到一定轉矩后,蝸桿除旋轉外還產生軸向位移,由蝸桿上的齒條帶動齒軸轉動,當輸出力矩增大到整定轉矩時,則緊固在齒軸上的凸輪使微動開關動作,從而切斷電動機電源,電動機停轉,以此實現對電動裝置輸出轉矩的控制,達到保護閥門的目的。

   4、行程控制機構：凸輪軸與輸出盤同步轉動,當凸輪軸轉至預先設定的行程位置時,緊固在凸輪軸上的凸輪使微動開關動作,切斷電動機電源,從而實現對電動裝置行程的控制。

   5、開度指示機構：開度指示盤固定于行程開關上,凸輪軸轉動使指針同時轉動,以指示閥門的開關量,同時,凸輪軸上的開度齒輪通過中間齒輪帶動電位器齒輪,電位器軸轉動,供遠傳開度指示用。

   6、手電動切換：全自動切換,需手動時直接轉動手輪即可操作電動裝置；需電動時直接電動操作,沒有切換手柄的操作。

戶外型執行機構 型號表示方法：

a現場按鈕．f1信號輸出4-20ma

防護／爆等級：w戶外型；b隔爆型；整體型；t整體調節型。

輸出軸轉圈數：阿拉伯數字表示,無數字見表1

輸出轉速：阿拉伯數字表示,單位r/min（轉／分）

額定輸出轉矩：阿拉伯數字表,單位kgf．m

產品型式：dqw部分回轉電示動裝置,ddq為疊加結構
