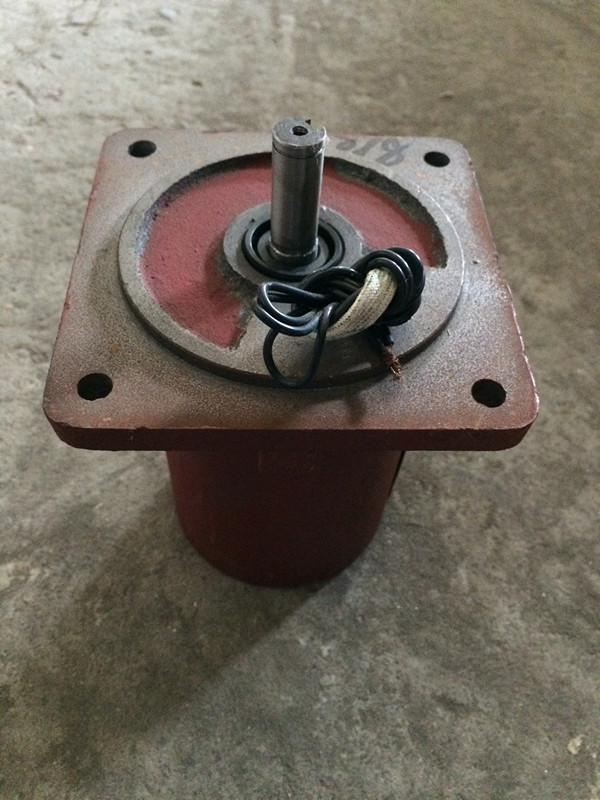

交流電動機ydf-wf211-4廠商

    揚州市玉林閥門控制有限公司,專業生產各類ydf、ybdf、q型、戶外型閥門電機,即閥門電動裝置用三相異步電動機和閥門電動裝置用隔爆型三相異步電動機。

ydf系列閥門電動裝置三相異步電動機是改進設計開發的產品,其扭矩、噪聲、振動、溫升等指標完全達到設計要求,主要性能指標達到先進水平。

閥門專用電機性能

①閥門電機轉矩符合閥門的啟閉轉矩特性。一般閥門開啟和關閉到位短時間內所需的轉矩值高, 而在中間運行狀態時所需轉矩值僅為開啟或關閉扭矩值的1/ 3 , 故閥門專用電機的特點是啟動力矩高, 過載能力強。閥門專用電機的轉矩與額定轉矩值之比大于3 倍, 啟動力矩與額定力矩值之比也大于3 倍。

②閥門專用電機設計時轉子形狀細長。因而高速轉動的電機在閥門關閉時給閥門密封附加的慣性載荷小, 既可保證閥門密封面可靠, 又不會使閥門密封面損壞。

③由于閥門的操作是斷續性的短時工作制, 因而閥門專用電機的工作時間按國家標準規定為 10min , 有的國外產品時間為15min。

④閥門專用電機端面出線, 無接線盒, 無風扇, 自冷卻式, 防護性能高。一般制式ip54 、 ip66 , 級別達ip68 為潛水型電機。

防護等級低：電裝配套的閥門專用電機為全封閉鼠籠式結構,短時斷續工作制(10 min) 自冷卻式。按gb 4942. 1 - 85 要求,***低防護等級ip44 ,防護等級ip68 。閥門使用工況和環境等不同,要求的防護等級也不同。防護等級低將造成電機內腔受潮或有粉 塵等異物侵入,電機絕緣阻值下降引起損壞。

電機編號 （普 通 型 ）

序號 型 號 電機功率 電 流 噪音 凈重

1 ydf 322-4 3 kw 10 a 75 db(a) 34 kg

2 ydf 321-4 2.2 kw 6.5 a 75 db(a) 29 kg

3 ydf 312-4 1.5 kw 4.5 a 75 db(a) 29 kg

4 ydf 311-4 1.1 kw 3.4 a 75 db(a) 20 kg

5 ydf 223-4 0.75 kw 2.8 a 70 db(a) 13 kg

6 ydf 222-4 0.55 kw 2.2 a 70 db(a) 11 kg

7 ydf 221-4 0.37 kw 1.8 a 70 db(a) 10 kg

8 ydf 212-4 0.25 kw 1.5 a 70 db(a) 9 kg

9 ydf -211-4 0.18 kw 0.95 a 70 db(a) 8 kg

10 ydf -112-4 0.12 kw 1.2 a 70 db(a) 8 kg

11 ydf -111-4 0.09 kw a 70 db(a) kg
