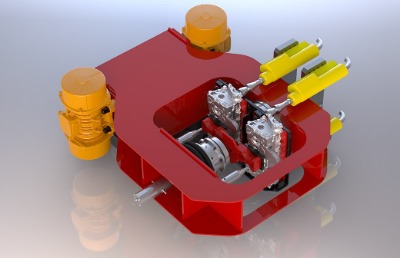

鑄造件振動落砂機,鑄造件除芯機是采用氣力沖擊方法,對鋁合金、灰鐵材質的發動機缸體、鋼蓋、排氣管、泵體、閥體、管件、殼體件等使用芯砂澆鑄工藝的鑄件進行振動打擊,進而清除產品內腔芯砂的設備。

國內早的鑄造件振動落砂機,鑄造件除芯機是上世紀60年代仿制前蘇聯的產品,結構、性能較簡單,主要用于發動機缸體鑄件清除內腔芯砂,采用小型的氣力沖擊器清理鋁合金鑄件內腔芯砂的設備也投入使用。上世紀90年代開始引進國外的產品,采用沖擊速度高、頻率高的氣力沖擊器,并附以振動搖砂,工件翻轉倒砂,在線連續自動上下料等功能。

  1.鑄造件振動落砂機,鑄造件除芯機設備的構成與工作原理

 鑄造件振動落砂機,鑄造件除芯機由氣力沖擊、工件夾持、搖動翻轉、隔振、降噪、除塵、電氣控制等單元構成,其工作原理是利用沖擊震動使工件產生沖擊加速度和腔體共振,在砂層或兩相體界面產生剝離應力,達到除砂工藝效果。

2.鑄造件振動落砂機,鑄造件除芯機設備的形式、種類

大致分為以下幾種形式：

——擺動式震動除芯機：工作過程中需要不斷地?cái)[動工件,倒出已經震松的芯砂,提高除砂工藝效果,有一維、二維等運動方式。

——振動+震動除芯機：對于復雜內腔的工件,采用大振幅強力振動方式清除震松的芯砂。

——多工位震動除芯機：用于小型工件,人工完成上料—下料工作。

——通過式自動震動除芯生產線：自動連續工作,適用于大批量、單一產品,效率高。

——按不同的工藝要求,還有多個錘頭、多個方向沖擊等形式。

3.鑄造件振動落砂機,鑄造件除芯機衍生產品

氣力沖擊原理還可以用于以下方面：

——震動清砂機：用于大型鑄件的落砂、除芯清理。

——震殼機：用于熔摸鑄件的砂型外殼、內腔清理。
