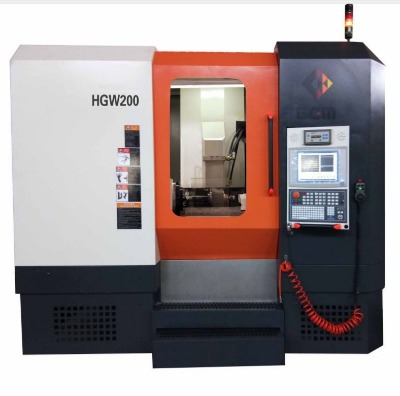

hgw200多功能數控蝸桿磨齒機集成并應用了國內外最_先進技術理念、是一種全數控、高速、高效、高精度、直驅復合數控蝸桿砂輪磨齒機。具有蝸桿砂輪磨齒機及成形砂輪磨齒機的功能。可實現多頭自動磨削,自動修正,自動對刀等全過程。砂輪修整器采用單金剛滾輪雙面修整,科實現壓力角的自動調整。通過自動對刀的嚙合,可實現磨削余量的自動均勻分配。該設備采用同相位的修整技術,易于提高砂輪的修整精度,修整位置低于工件裝夾位置,可有效避免修整垃圾對工件裝夾精度的影響。機床采用熱對稱,干剛性,輕量化結構設備理念,易于提高機床的穩定性,加工效率以及加工精度。該機床主要功能采用連續展成法原理,進行小模數齒輪的高速高效磨齒加工外；還可利用定制附件和軟件對漸開線蝸桿進行磨削。是西安 貝吉姆機床股份有限公司磨齒機自主品牌的擴展。該設備通過五聯動控制,完成砂輪修整和工件磨削等功能。特別適用汽車齒輪、泵齒輪及機器人減速機等小模數、少齒數齒輪的領域。

加工參數工件轉速：（c軸）與b軸同步 精度：0.001°加工直齒外徑mm0～φ200c軸轉速與b軸同步

工件模數蝸桿磨0.5-4頂尖距mm200-500工件齒數不限x砂輪徑向進給 mm190壓力角14.5°~`30°y工件切向移動 mm200最_大_齒寬mm200z工件軸向移動 mm650最_大_螺旋角±45°

工件重量（含工裝）50kg機床參數其它參數砂輪與工件中心距mm30--220工件主軸內孔錐度bt40

可修整砂輪規格mmφ220×φ100×180尾架頂尖內孔錐度莫氏5#砂輪齒根圓直徑≥φ130金剛滾輪φ130×φ52×20砂輪轉速:（b軸）最_大_轉速7000rpm金剛滾輪轉速3000rpm壓縮空氣壓力0.5~0.8mpa砂輪線速度30- 63m/s壓縮空氣耗氣量約280l/min修整主軸轉速3000rpm電機總功率55kw工件主軸轉速最_大_轉速818rpm外形尺寸（lxwxh）2210x2560x2180主機重量（t）6
