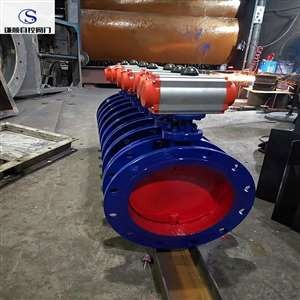

氣動通風蝶閥d641w-1c簡介

          氣動通風蝶閥采用與閥體相同材料加工成密封圈,采用電或氣動傳動。其適用溫度隨閥體選材而定,公稱壓力≤0.6mpa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：

1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。

2、操力矩小,操作方便,省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

手動機構：hvsd手操機構

氣動通風蝶閥d641w-1c主要技術參數



 公稱通徑





 dn(mm)





 50～2000





 公稱壓力





 pn(mpa)





 0.05





 0.25





 0.6





 試驗壓力





 強度試驗





 0.075





 0.375





 0.9





 密封試驗





 ≤1.5％泄漏量





 適用介質





 煤氣、含塵氣體、煙道氣等。





 適用溫度





 ≦425℃



氣動通風蝶閥d641w-1c執行機構

采用gt或at系列氣動執行器,有雙作用式和單作用式(彈簧復位),齒輪傳動,安 全可靠；大口徑閥門采用aw氣動執行器拔叉式傳動,結構合理,輸出扭矩大,有雙作用式和單作用式。

1、齒輪式雙活塞,輸出力矩大,體積小。

2、gt/at氣動執行器選用鋁合金材料,重量輕、外形美觀。

3、可在頂部、底部安 裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、gt/at氣動執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、is05211標準連接為產品的安 裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動通風蝶閥d641w-1c主要零件的材質



 零件名稱





 材料





 閥體





 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料





 蝶板





 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料





 密封圈





 與閥體相同





 閥桿





 碳鋼、2cr13、不銹鋼、鉻鎳鉬鈦鋼





 填料





 氟塑料、柔性石墨



氣動通風蝶閥d641w-1c采用標準

設計標準:gb/t12238-1989 jb/t8692-1998

法蘭連接尺寸:gb/t9115.1-2000

結構長度 h:gb/t12221-1989

壓力試驗:gb/t13927-1992;jb/t9092-1999

d641w-1c氣動通風蝶閥附件的選項

根據不同控制和要求可選擇下列附件：

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

氣動通風蝶閥d641w-1c外形尺寸



























 公稱通徑

 毫米





 結構長度

 (標準值)





 外形尺寸

  (參考值)





                 連接尺寸(標準值)





 氣動執行器型號





             0.05mpa和0.25mpa





 dn





 英寸





 l





 h





 h1





 d





 d1





 d2





 z-d





 a





 w





 100





 4





 120





 105





 --





 210





 170





 144





 4-18





 140





 70





 gtd63





 125





 5





 120





 120





 --





 240





 200





 174





 8-18





 140





 70





 gtd63





 150





 6





 120





 132





 --





 265





 225





 199





 8-18





 186





 91





 gtd83





 200





 8





 140





 160





 --





 320





 280





 254





 8-18





 186





 91





 gtd83





 250





 10





 140





 187





 --





 375





 335





 309





 12-18





 186





 91





 gtd110





 300





 12





 170





 220





 --





 440





 395





 363





 12-22





 254





 120





 gtd110





 350





 14





 170





 245





 --





 490





 445





 413





 12-22





 254





 120





 gtd110





 400





 16





 190





 270





 --





 540





 495





 463





 16-22





 254





 120





 gtd110





 450





 18





 190





 297





 --





 595





 550





 518





 16-22





 296





 137





 gtd127





 500





 20





 190





 322





 --





 645





 600





 568





 20-22





 296





 137





 gtd127





 600





 24





 210





 377





 --





 755





 705





 667





 20-26





 296





 137





 gtd127





 700





 28





 210





 430





 --





 860





 810





 772





 24-26





 384





 173





 gtd160





 800





 32





 210





 487





 --





 975





 920





 878





 24-30





 384





 173





 gtd160





 900





 36





 250





 537





 --





 1075





 1020





 978





 24-30





 384





 173





 gtd160





 1000





 40





 250





 587





 --





 1175





 1120





 1078





 28-30





 501





 208





 gtd190





 1200





 48





 250





 687





 --





 1375





 1320





 1280





 32-30





 501





 208





 gtd190





 1400





 56





 300





 700





 --





 1575





 1520





 1480





 36-30





 501





 208





 gtd190





 1600





 84





 300





 895





 --





 1790





 130





 1690





 40-30





 501





 208





 gtd190





 1800





 72





 300





 995





 --





 1990





 1930





 1880





 44-30





 1090





 230





 aw17





 2000





 80





 300





 1095





 --





 2190





 2130





 2090





 48-30





 1090





 230





 aw17



詳細參數敬請來電咨詢！
