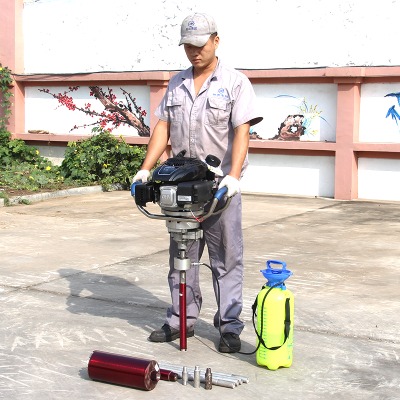

小型取芯勘探鉆機  背包鉆機  便攜式背包鉆

   （一）鉆機簡介及適用范圍

     此款便攜式巖芯取樣鉆機為我廠長期實踐積累經驗研發而出,并歷經多次實地取樣實驗幾經改進而成的一種高效新型便攜式巖芯取樣鉆機。

    該鉆機具有鉆進快、取樣深、操作簡單、攜帶輕便等特點,可以應對各種復雜地質、增加勞動效率、降低勞動成本,適用于野外交通不便位置的地質勘探、石油勘測、礦物考察、建筑取樣、爆破鉆孔等工作。可以有效的替代中型巖芯鉆機的淺層巖芯取樣勘探工作。

    （二）鉆機操作說明及注意事項

     1.作業前準備工作

     機油缸內注入約1l左右四沖程機油以保持機器在運行過程中各部件可以得到足夠的潤滑。（注：機油應在一個月內更換一次）油箱內注入足量京92或京92以上牌號的汽油為動力燃料,手動高壓水泵內注滿水后連接水管開關并接入鉆機注水口。（注：初次使用本鉆機時,應在啟動鉆機后,空載運轉10分鐘左右,并為鉆機注水以達到鉆機各部件充分磨合運轉,水油暢通,以增加后期使用效率。）

     2.開孔工作

     鉆機在開孔工作時,接好主軸連接套（起到保護主軸作用）,安 裝好取芯鉆頭,啟動鉆機即可開始工作。在開孔時,操作者可以帶動鉆機主機順時針旋轉,增加開孔直徑,減少鉆頭所受摩擦力可以增加開孔效率。另外根據地質情況不同可酌情增加或減少注水次數。

     3.鉆進工作

     鉆機在鉆進工作中,如遇無法鉆進問題,請以以下方式嘗試解決：(1)操作者帶動鉆機主機順時針旋轉,減少鉆桿鉆頭與孔壁的摩擦力；（2）增加注水次數,加快鉆頭冷卻并利用水和鉆機的旋轉速度清理孔底雜物、碎石、泥沙等阻礙物；（3）通過多次提升、下壓鉆機,增加孔內壓力,清理孔壁雜物、碎石等阻礙物；（4）拔掉鉆機所連接的水管,解除手動高壓水泵對孔內的壓力,利用鉆進壓力使水倒流并把雜物、碎石收入取芯鉆頭內提出；（5）提出鉆桿鉆頭,檢查鉆頭內的芯是否取滿,并檢查鉆頭金剛石切齒的磨損程度,及時更換鉆頭；（6）清理鉆頭內外壁雜物,增加鉆進效率和鉆頭的使用壽命；（7）如遇其他無法解決情況請及時與我廠售后聯系解決問題。

     4.取芯工作

     在取芯工作中,如遇斷芯、掉芯等情況,可先行提出鉆頭,取出鉆頭內完整的巖芯后,更換稍小型號鉆頭下孔利用鉆頭切齒咬住掉落在孔內的巖芯并提出。或可在不更換鉆頭的情況下,旋轉鉆機主體,嘗試利用鉆頭切齒咬住掉落在孔內的巖芯并提出。如需要取土芯、砂芯,可增加注水次數并通過人力對鉆機施壓,可使鉆頭內土芯、砂芯壓實后提出。

      （三）維護及保養

     1.鉆機在使用完畢后,應及時清理鉆機和鉆具上的雜物、泥土、灰塵等污垢；2.鉆機在不使用期間,應垂直放在隨機附帶的架子上,以避免不必要的碰傷；3.機油缸內機油應至少在一個月內更換一次,避免零部件的損傷；4.鉆桿、鉆頭等鉆具的螺紋連接處,應定期涂抹黃油或潤滑油,以增加使用壽命；5.鉆機在不使用期間,手動高壓水泵內的水應該及時排掉,并斷開與鉆機的連接,分開存放；6.鉆機在使用時,務必要接好主軸連接套,確保主軸的使用壽命；7.鉆桿在拆裝時,務必要使用配套工具,避免暴力拆裝對鉆桿造成的損傷；8.使用的鉆頭外徑一定要比鉆桿外徑大,避免鉆進過程中,鉆桿會受到極大的磨損；9.如鉆機長期未使用,重新啟用時,應依照初次使用時的方法,空載運轉10分鐘來暢通水路和油路。

    （四）鉆機操作說明及注意事項

     1.作業前準備工作

    機油缸內注入約1l左右四沖程機油以保持機器在運行過程中各部件可以得到足夠的潤滑。（注：機油應在一個月內更換一次）油箱內注入足量京92或京92以上牌號的汽油為動力燃料,手動高壓水泵內注滿水后連接水管開關并接入鉆機注水口。（注：初次使用本鉆機時,應在啟動鉆機后,空載運轉10分鐘左右,并為鉆機注水以達到鉆機各部件充分磨合運轉,水油暢通,以增加后期使用效率。）

     2.開孔工作

     鉆機在開孔工作時,接好主軸連接套（起到保護主軸作用）,安 裝好取芯鉆頭,啟動鉆機即可開始工作。在開孔時,操作者可以帶動鉆機主機順時針旋轉,增加開孔直徑,減少鉆頭所受摩擦力可以增加開孔效率。另外根據地質情況不同可酌情增加或減少注水次數。

     3.鉆進工作

     鉆機在鉆進工作中,如遇無法鉆進問題,請以以下方式嘗試解決：(1)操作者帶動鉆機主機順時針旋轉,減少鉆桿鉆頭與孔壁的摩擦力；（2）增加注水次數,加快鉆頭冷卻并利用水和鉆機的旋轉速度清理孔底雜物、碎石、泥沙等阻礙物；（3）通過多次提升、下壓鉆機,增加孔內壓力,清理孔壁雜物、碎石等阻礙物；（4）拔掉鉆機所連接的水管,解除手動高壓水泵對孔內的壓力,利用鉆進壓力使水倒流并把雜物、碎石收入取芯鉆頭內提出；（5）提出鉆桿鉆頭,檢查鉆頭內的芯是否取滿,并檢查鉆頭金剛石切齒的磨損程度,及時更換鉆頭；（6）清理鉆頭內外壁雜物,增加鉆進效率和鉆頭的使用壽命；（7）如遇其他無法解決情況請及時與我廠售后聯系解決問題。

     4.取芯工作

     在取芯工作中,如遇斷芯、掉芯等情況,可先行提出鉆頭,取出鉆頭內完整的巖芯后,更換稍小型號鉆頭下孔利用鉆頭切齒咬住掉落在孔內的巖芯并提出。或可在不更換鉆頭的情況下,旋轉鉆機主體,嘗試利用鉆頭切齒咬住掉落在孔內的巖芯并提出。如需要取土芯、砂芯,可增加注水次數并通過人力對鉆機施壓,可使鉆頭內土芯、砂芯壓實后提出。

   （五）維護及保養

     1.鉆機在使用完畢后,應及時清理鉆機和鉆具上的雜物、泥土、灰塵等污垢；2.鉆機在不使用期間,應垂直放在隨機附帶的架子上,以避免不必要的碰傷；3.機油缸內機油應至少在一個月內更換一次,避免零部件的損傷；4.鉆桿、鉆頭等鉆具的螺紋連接處,應定期涂抹黃油或潤滑油,以增加使用壽命；5.鉆機在不使用期間,手動高壓水泵內的水應該及時排掉,并斷開與鉆機的連接,分開存放；6.鉆機在使用時,務必要接好主軸連接套,確保主軸的使用壽命；7.鉆桿在拆裝時,務必要使用配套工具,避免暴力拆裝對鉆桿造成的損傷；8.使用的鉆頭外徑一定要比鉆桿外徑大,避免鉆進過程中,鉆桿會受到極大的磨損；9.如鉆機長期未使用,重新啟用時,應依照初次使用時的方法,空載運轉10分鐘來暢通水路和油路。

hw-b30式主要參數水耗13．8 升/小時油耗0.41 升/小時鉆取巖芯直徑35毫米鉆孔直徑40毫米鉆機轉速1800轉/每分鐘鉆機動力6.5 馬力全速運轉美國科勒汽油發動機尺寸30.48 cm×28.02 cm×33.58 cm重量7.06 kg供水裝置尺寸67.31 cm×33.28 cm供水裝置重量2kg32鉆桿長度70cm鉆桿重量1.42kg外徑4.10cm內徑3.60cm鉆具長：54.10cm   外徑：4.10cm 重量1.04kg

客戶反饋：高山裝備盡量合成模塊化,簡便安 裝拆卸,減少螺絲,采用扣件或緊固件。碎石層石灰巖沙巖還有粘土,鉆頭高溫變形,

實際效果有優勢,期待改進。貴州大山恒旺鉆機大顯身手。
