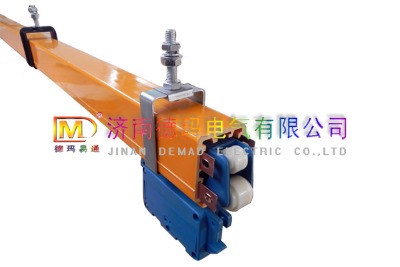

山東德瑪牌管式多極安 全滑觸線采用高分子聚氯 乙烯外殼,內嵌多條輸電銅導體作為輸電母線,配置移動靈活的多極電刷集電器,其結構簡單緊湊、安 全可靠、安 裝維修方便。

多極滑觸線由銅代替鋼作為輸電導體,可節約電能15％～20％,且大大節省材料和安 裝費用。

現泛應用于廠礦、庫房、車站、港口碼頭的起重機械,如電動葫蘆、梁式和橋式起重機、電梯、自動化生產線和其它移動的用電設備.

（一）產品型號、技術參數：

序號
型號

規格


導體

截面積mm2


額定

電流


直流電阻

ω/km


額定電流阻抗

ω/km

1
dmhp（j）—3—10/50
10
50
1.8
1.91

2
dmhp（j）—3—140/400
140
400
0.128
0.14

3
dmhp（j）—4—10/50
10
50
1.8
1.91

4
dmhp（j）—4—16/80
16
80
1.157
1.16

5
dmhp（j）—4—25/120
25
120
0.71
0.725

6
dmhp（j）—4—35/140
35
140
0.51
0.526

7
dmhp（j）—4—50/170
50
170
0.36
0.385

8
dmhp（j）—4—70/210
70
210
0.26
0.287

9
dmhp（j）—4—95/270
95
270
0.21
0.225

10
dmhp（j）—4—120/320
120
320
0.16
0.174

11
dmhp（j）—4—150/360
150
360
0.11
0.128

12
dmhp（j）—6—10/50
10
50
1.8
1.91

(二）多極滑觸線技術性能和安 全指標：

序號
類別
dmhpf
dmhpj

1
極地對地絕緣電阻
>10mω

2
絕緣介電強度
工頻交流3000v

1min無擊穿閃爍現象

3
外殼防護等級
ip13 ip23 ip55

4
電流熱穩定性
20倍i額定1s

5
耐化學腐蝕穩定性
耐酸 、耐堿 、耐鹽 霧腐蝕

6
環境指標
高溫試驗：d

mhpj型≤+85℃

dmhpf型≤55℃

耐低溫試驗：≥-35℃

耐濕熱試驗：相對濕度≤95％（+40℃）

大氣壓力：86~106kpa


7
阻燃性
自熄

8
輸電導軌參數
1.符合gb3048(電線電纜導體)標準要求

2.電阻率≤0.017ω/mm2/(+40℃)
9
導電器
牽引力:f<80n,運動速度:v<200m/min

10
電刷系數
1.電阻系數：0.1~0.35；摩擦系數0.2

2.接觸壓降：0.3~0.1v,運行2000km,磨損量<0.7mm

3.電刷有效磨損：4~6mm；有效工作
壓力1.8~2.3n/cm2

11
電流的熱致力穩定
50倍i額定0.1

12
滑觸線最小彎曲半徑
1.2m

13
電介質強度
180kv/㎝

14
表面電阻率
>1011ω

15
體積電阻率
>1015ω/㎝

16
護套軟化溫度
85℃

17
不需膨脹部件長度
120m

18
吊掛間距
1.2m

19
相比漏電起痕指數
ct1≥600v

20
接頭間隙
≤0.5㎜

21
振動與沖擊
10~2000hz加速度49m/s2

22
污染等級
ip23（三級）ip53（四級）

23
防觸電等級
0級
1級

（三）滑觸線常見故障處理表：
