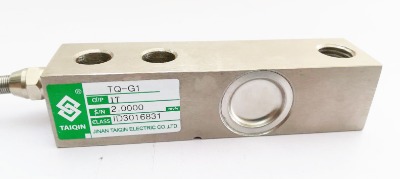

1. 產品名稱：tq-g1懸臂梁式稱重傳感器

產品特點：tq-g1懸臂梁式稱重傳感器一端固定一端加載,重心低,安 裝方便,互換性好。

產品用途：tq-g1懸臂梁式稱重傳感器適用于平臺秤及配料控制系統等。

量程：1 kn(100kg) 、2 kn(200kg) 、3 kn(300kg) 、5kn(500kg)、10 kn(1t)、20 kn(2t)、25kn(2.5t) 、30 kn(3t)、50 kn(5t)、75 kn(7.5t)、100 kn(10t)

技術參數及外形尺寸：

序號產品技術參數1額定載荷100kg-10t2綜合精度d1;c33靈敏度2.0\3.0mv/v4零點輸出≤0.1％f.s5輸入阻抗400±10ω6輸出阻抗351±3ω7絕緣阻抗≥5000mω8補償溫度范圍-10~40℃9適用溫度范圍-30~70℃10安 全過載150％f.s 11 極限載荷300％f.s12材質合金鋼13激勵電壓10v(dc)14密封等級ip67/ip6815電纜3-5m16接線方式紅……e+（輸入正）

黑……e-（輸入負）

綠……s+（輸出正）

白……s-（輸出負）
