旋風除塵器

旋風除塵器是由進氣管、排氣管、圓筒體、圓錐體和灰斗組成。旋風除塵器結構簡單,易于制造、安 裝和維護管理,設備投資和操作費用都較低,已廣泛用于從氣流中分離固體和液體粒子,或從液體中分離固體粒子。

旋風除塵器主要由旋風筒體、灰斗和蝸殼(或集風帽)組成,按筒體個數分類有單筒、雙筒、三筒、四筒、六筒等5種組合。每種組合有兩種排氣形式,水平排氣〈x型)和上部排氣(丫型〕。對于x型雙筒組合,另有正中進排氣和旁側進排氣兩種組合形式;x型單筒和三筒只有旁側進排氣一種組合形式;四筒和六筒組合只有正中進排氣形式

選用耐高溫、耐磨蝕和腐蝕的特種金屬或陶瓷材料構造的旋風除塵器,可在溫度高達1000℃,壓力達500×105pa的條件下操作。從技術、經濟諸方面考慮旋風除塵器壓力損失控制范圍一般為500～2000pa。因此,它屬于中效除塵器,且可用于高溫煙氣的凈化,是應用廣泛的一種除塵器,多應用于鍋爐煙氣除塵、多級除塵及預除塵。它的主要缺點是對細小塵粒(<5μm)的去除效率較低。

旋風除塵器

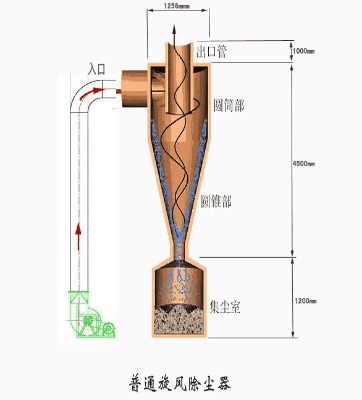

旋風除塵器是利用氣流旋轉過程產生的離心力,使粉 塵從含塵氣流中分離出來的。含塵氣流由除塵器進口沿切線方向進入除塵器后,沿外壁向下做旋轉運動,這股向下旋轉的氣流稱為外漩渦。外漩渦到達錐體底部后,轉而向上,沿軸心向上旋轉,最后從排出管排出。這股向上的氣流成為內漩渦。向下的外漩渦和向上的內漩渦旋轉方向是相同的,即統一為順時針或統一為逆時針。氣流做旋轉運動時,粉 塵在離心力的作用下甩向外壁,到達外壁的粉 塵在下旋氣流和重力的共同作用下沿壁面落入灰斗。
