泵的結構與原理

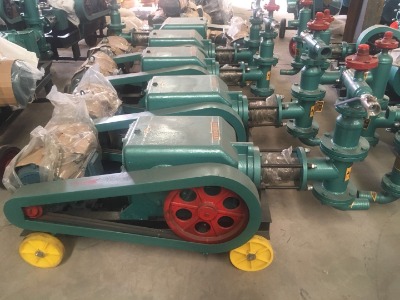

bw系列單缸注漿泵主要由電動機、變速箱、泵頭、機架、護罩、三角皮帶傳動機構等部分組成、閉式殼體,采用飛濺潤滑方式潤滑各個運動部件,相互嚙合的一組齒輪可將電動機的回轉運動傳送至曲軸,推動連桿、十字頭使活塞產生往復運動。bw50-3、bw50-5為柴油機連桿,bw60-8為軸承式連桿,軸承式連桿具有噪音低、轉動靈活、耐磨、耐用等特點,同時配置有離合操縱機構,動力切換方便、傳動平穩可靠。

泵頭主要由泵頭三通、缸套、活塞、拉桿、球籠、氣室、壓力表、連接法蘭等部分組成,為下進上出型,通過拉桿帶動活塞進行往復運動,來控制鋼球與球籠座的開合進行吸排漿作業。活塞采用反唇結構,活塞座與拉桿采用10°錐面接合,活塞的壓緊采用m14×1.5內螺紋連接方式,此結構具有拆裝方便、密封性能好、結構簡單等優點。氣室上裝有清洗閥、出漿管及壓力表裝置,也可選用帶有自動控制的電接點壓力保護裝置,當工作壓力超過預設的額定壓力時,可及時切斷主電路,使設備停止運轉。
