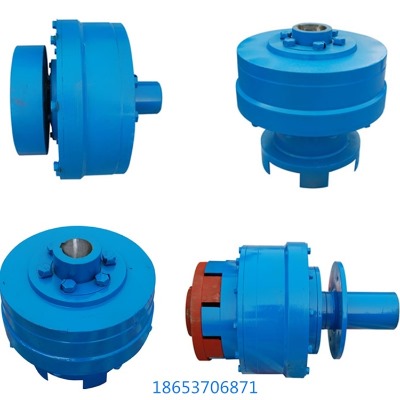

mol摩擦偶合器是礦用液力偶合器較理想的替代產品。主要與礦用刮板輸送機、帶式輸送機、轉載機、球磨機及治金、碼頭等輸送設備配套使用。

一、技術結構及性能指標

該產品結構采用離心摩擦式,徹底改變了液力偶合器利用介質傳遞力矩的原理,避免了使用液力偶合器容易出現的跑、冒、滴、漏、噴液傷人,及大量維護工作等。偶合器主要由傳動輪、機芯、離心塊、阻燃抗靜電摩擦塊、防塵蓋、靠背輪、限位銷、花鍵套等組成。內部結構采用將三個離心摩擦塊安 裝在均稱分布在機芯上的矩形槽內,每組離心摩擦塊均有一拉力彈簧控制,且每組離心塊滑槽內安 裝一限位銷。其特點是保證了離心摩擦塊受力的勻稱性,拉簧確保了離心摩擦塊工作的一致性、平穩性及離合器的靈活性。限位銷有效地限制了摩擦塊的摩損量,避免了金屬摩擦的危險性,額定力矩控制在電動機過載保護系數內,使機械不發生悶車,電機不被燒壞。

摩擦塊采用多種原料制成的耐磨阻燃材料,在常溫下性能穩定,傳遞力矩大。當溫度超過規定標準時,摩擦塊自動分解失去摩擦力,從而實現過載打滑,保護設備的目的。

二、工作原理

利用匹配電動機轉速產生的離心力,機芯及配套離心摩擦塊與傳動內壁漲緊以輸出力矩,帶動工作機,電機啟動時。機芯空運轉。當電機速達到500—700r/min,離心摩擦塊克服拉簧拉力輕貼傳動輪內壁。電機達到額定轉速時,機芯與電動機同步運轉,離心摩擦塊與傳動輪內壁完全接觸并漲緊,由傳動輪上花鍵套帶動減速器輸入軸運轉。當工作機嚴重超載時,離心摩擦塊在傳動輪內打滑,保護電機及機械設備。

高產高效：

安 全生產無事故時間長、維修費用低,節約材料費、降低勞動強度。

過載保護性能強：

近于空載起動、電流低、嚴重超載時摩擦塊打滑,在短時間內破損失效。

軟起動效果,點動效果好：

限距摩擦式偶合器產品中,本偶合器所軟起動性能強,起動平穩。

恢復率高：

整機修復率在90％以上。維護簡單,更換易損部件即可恢復原機功能。

使用方便：

不加水、不加油、安 裝后直接使用。

型號有：mol300/40a、mol300/75a、mol40、mol55、mol75、mol90、mol110、mol125a、mol125、mol132、mol160、mol200、mol250、mol160a、mol200a、mol250a、mol315/90、mol315a、mol315、mol40a 、mol40s、mol55a、mol75a、mol90a、mol75s、mol55s、 mol315、mol400、mol450、mol500、mol560、mol200s、mol290/40、mol300/75、、mol320/90a礦用離心摩擦偶合器耦合器、mol320/125a、、mol340/160a、mol340/200a、mol340/250a、、loq300/40、loq300/75、loq320/125、loq320/90、loq340/160、loq340/200、loq340/25。

安 裝使用：

1、偶合器安 裝前必須檢查被驅動件的連接尺寸、配套電動機與其匹配,各聯接螺栓應緊固。

2、靠背輪連接部一定要有彈性裝置,以確保傳動平穩及有效延長使用壽命.

3、偶合器裝、卸應找正軸線,防止用錘擊,以免損壞軸承。

4、嚴禁與液力偶合器同時混合使用,以免影響使用效果

5、嚴禁油或水進入機體,以免影響使用效果。

6、避免長時間超載打滑運轉,影響摩擦塊使用壽命。

7、定期為軸承補充潤滑油,確保軸承正常運轉。

8、偶合器力量不足時,應及時更換摩擦塊。
