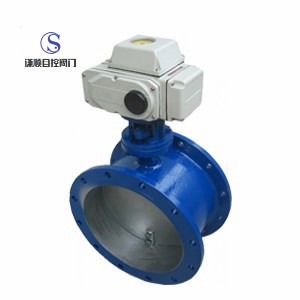

電動通風蝶閥d941w主要技術參數



 公稱通徑





 dn(mm)





 50～2000





 公稱壓力





 pn(mpa)





 0.05





 0.25





 0.6





 試驗壓力





 強度試驗





 0.075





 0.375





 0.9





 密封試驗





 ≤1.5％泄漏量





 適用介質





 煤氣、含塵氣體、煙道氣等。





 適用溫度





 0-300



電動通風蝶閥d941w簡介



電動通風蝶閥采用與閥體相同材料加工成密封圈,采用電傳動。其適用溫度隨閥體選材而定,公稱壓力≤0.6mpa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：

1、設計新穎、合理、結構獨特,重量輕,啟閉迅速。

2、操力矩小,操作方便,省力靈巧。

3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。

電動通風蝶閥d941w外形尺寸









 結構長度

 (標準值)





 外形尺寸

 (參考值)





 連接尺寸

 (標準值)





 重量

 (kg)





 0.05mpa和0.25mpa





 0.6mpa





 毫米





 英寸





 l





 h





 h0





 a





 b





 d





 d1





 n-d





 d





 d1





 n-d





 50





 2





 108





 70





 337





 180





 65





 140





 110





 4-14





 140





 110





 4-14





 16





 65





 21/2





 112





 80





 357





 180





 65





 160





 130





 4-14





 160





 130





 4-14





 17





 80





 3





 114





 95





 385





 180





 65





 190





 150





 4-18





 190





 150





 4-18





 19





 100





 4





 127





 105





 405





 180





 65





 210





 170





 4-18





 210





 170





 4-18





 22





 125





 5





 140





 120





 483





 245





 72





 240





 200





 8-18





 240





 200





 8-18





 27





 150





 6





 140





 132





 508





 245





 72





 265





 225





 8-18





 265





 225





 8-18





 31





 200





 8





 152





 160





 566





 245





 72





 320





 280





 8-18





 320





 280





 8-18





 47





 250





 10





 165





 187





 623





 245





 72





 375





 335





 12-18





 375





 335





 12-18





 68





 300





 12





 178





 220





 750





 355





 93





 440





 395





 12-22





 440





 395





 12-22





 79





 350





 14





 190





 245





 803





 355





 93





 490





 445





 12-22





 490





 445





 12-22





 130





 400





 16





 216





 270





 852





 355





 93





 540





 495





 16-22





 540





 495





 16-22





 141





 450





 18





 222





 297





 907





 355





 93





 595





 550





 16-22





 595





 550





 16-22





 190





 500





 20





 229





 322





 960





 355





 93





 645





 600





 20-22





 645





 600





 20-22





 225





 600





 24





 267





 377





 1080





 550





 350





 755





 705





 20-26





 755





 705





 20-26





 245





 700





 28





 292





 430





 1185





 550





 350





 860





 810





 24-26





 860





 810





 24-26





 320





 800





 32





 318





 487





 1300





 550





 350





 975





 920





 24-30





 975





 920





 24-30





 405





 900





 36





 330





 537





 1400





 550





 350





 1075





 1020





 24-30





 1075





 1020





 24-30





 500





 1000





 40





 410





 587





 1500





 550





 350





 1175





 1120





 28-30





 1175





 1120





 28-30





 700





 1200





 48





 470





 702





 1825





 600





 350





 1375





 1320





 32-30





 1405





 1340





 32-33





 750



電動通風蝶閥d941w主要零件的材質



 零件名稱





 材料





 閥體





 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料





 蝶板





 鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料





 密封圈





 與閥體相同





 閥桿





 碳鋼、2cr13、不銹鋼、鉻鎳鉬鈦鋼





 填料





 氟塑料、柔性石墨



電動通風蝶閥d941w執行機構選配介紹



 項目類型





 jw-05





 jw-10





 jw-15





 jw-25





 jw-50





 jw-100





 jw-200





 力矩n.m





 50





 100





 150





 250





 500





 1000





 2000





 動作范圍





 0～90°





 絕緣電阻





 100m/dc500v





 電源





 ac220/380v

 ac24v  dc24v





 電機功率w





 15





 25







 30





 45





 90





 110





 110





 選配通風蝶閥口徑





 50-80





 100-200





 250-300





 300-400





 500-600





 600-800





 800-1000





 執行器重量kg





 2.8





 4.2





 4.5





 7.2





 7.5





 12.5





 12.5
