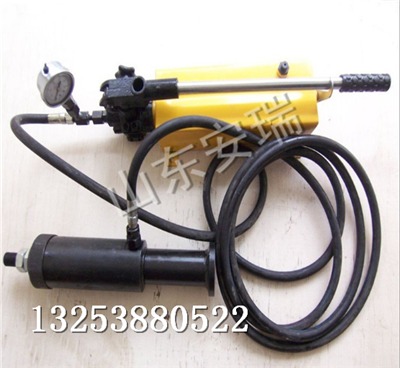

ms15-250/63錨索張拉機具由雙速換向油泵、高壓油管總成、錨索拉拔器組成。用于煤礦及其他礦山的錨噴支護工程中,測定錨索錨固力,對工程質量檢驗和錨索的研究具有重大的意義,具有體積小,重量輕,操作簡單,安 全可靠等特點.

ms15-250/63錨索張拉機具技術性能

雙速換向油泵

適應錨索直徑mm(15.24)

額定壓力：63mpa

操作阻力：＜50kn

供油方式：雙速換向

柱塞直徑：φ25

額定儲油：1l

高速排油：≈8ml/次

單機重量：7.5kg

低速排油：≈2ml/次

錨索張拉千斤頂

額定壓力：63mpa

額定拉力：250kn

活塞行程：52mm

活塞面積：35cm2

ms15-250/63錨索張拉機具結構組成

ms15-250/63錨索張拉機具雙速換向油泵主要由快速插頭座、快速插頭、壓力表、泵體、換向手柄、儲油器、腳踏支架、加油孔蓋、壓桿手柄等組成。在泵體內部設有進、排油閥、順序閥、卸荷閥等。

ms15-250/63錨索張拉機具千斤頂主要由快速接頭座、快速接頭、手柄、油缸、支撐座等組成。

ms15-250/63錨索張拉機具高壓油管總成主要由快速接頭、壓接管、高壓油管、快速接頭座等組成。管路的連接采用快速接頭。該接頭采用鋼球閉鎖徑向封鎖。
