設計依據：

gb/t5224-2003《預應力混凝土用鋼絞線》；

gb/t10120-1996《金屬應力松弛試驗方法》

一：產品主要功能、特點

1、該試驗機在設計過程中,吸收了德國、意大利等著名鋼鉸線試驗機公司的設計理念和結構特點,并依據鋼鉸線試驗的相關國家標準研制而成的；

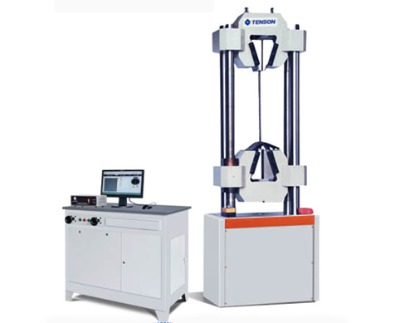

2、該試驗機采用立式結構,上橫梁通過雙立柱與工作臺構成拉伸試驗空間,動力傳動機構（由交流伺服調速電機、減速機、絲杠副組成）安 裝在工作臺的下方,加載絲杠上下移動帶動下鉗口移動,從而實現對試樣加載；測力傳感器安 裝在上橫梁上,并與上鉗口座連接。試驗機具有很高的剛度,確保試驗機結果的準確性；

3、采用聯想品牌計算機,吸收國外試驗機公司的先進試驗機控制技術,根據國家標準gb/t5224-2003《預應力混凝土用鋼絞線》、gb/t10120-1996《金屬應力松弛試驗方法》的相關要求進行試驗,根據設定的試驗參數,自動完成試驗過程的控制、數據采集、顯示和保存（主要參數：試驗力、松弛力、松弛率或對數松弛率、溫度）,試驗完成后可以對數據進行分析和處理,并打印輸出用戶要求的試驗曲線及試驗報告,可選擇標準要求的各種試驗曲線（可繪制剩余試驗力或對數剩余力、松弛力或對數松弛力、松弛率或對數松弛率、溫度等跟時間或對數時間的關系曲線）。

    計算機軟件基于windows98/windows2000/windows xp平臺開發,界面美觀,操作方便；試驗力、變形顯示采用組態儀表方式顯示,十分醒目；內嵌數據庫,便于數據歷史追溯及聯網要求；報表采用模板方式操作,用戶只需簡單培訓即可掌握,整個軟件封裝性強,操作方便、功能全面；設有標準試驗程序,按下快捷鍵,試驗系統就可以按照標準要求在3-5分鐘內將鋼絞線加載公稱最大力的70％或80％,保持2分鐘后自動開始記錄試驗數據、到達設定時間后自動終止試驗。

4、 試驗曲線與理論擬合曲線的相關系數達到99％以上,因此可以用100小時的試驗數據推算1000小時的松弛率,并模擬顯示1000小時遞推曲線,縮短了實際實驗時間。

5、 試驗機采用鋼絞線專用傳感器,具有很強抵抗松弛和蠕變的能力強,長時間受力零點漂移小。

6、試驗力達到設定值后可以關掉主機電源,降低能耗。

7、試驗過程中發生斷電,試驗數據不丟失,來電后可以繼續試驗。

8、自建強大的試驗數據庫,試驗數據可隨時保存、查詢、調用

二、主要技術指標：

1、最大試驗力：300kn/600kn

2、試驗力測量范圍：6-300kn 全程不分檔

3、負荷傳感器蠕變： 30分鐘內≤0.02％

4、試驗力精度：優于±1％

5、試驗力分辨率：每級量程的0.05％/fs

6、速度調節范圍：0.01-50mm/min。

7、變形測量分辨率：0.001mm

8、試樣規格(公稱直徑)：；φ11.10；φ12.70；φ15.20mm;φ17.8mm

9、拉伸試驗行程： 0-200mm

10、試驗拉伸空間:800-1000mm

11、保護功能：超過最大試驗力2％-5％時自動停機。

12、試驗機主機形式:立式結構。

13、功率：三相五線 380v；3.0kw

14、主機尺寸(l•w•h):900x710x3000mm

三、基本配置

1、松弛試驗機主機(300kn/600kn、立式)                                    一臺

2、日本松下交流伺服電機                                  一套

3、交流伺服電機調速系統                                   一套

4、松弛試驗機專用高精度負荷傳感器（300kn/600kn）                  一套

5、松弛附具類：φ11.10；φ12.70；φ15.24mm;φ17.8mm        一套

6、聯想計算機                                                                   一臺

7、激光打印機(a4hp1106)                                                           一臺

8、松弛試驗機專用軟件                                                                 一份

9、微機桌                                                                                       一張
