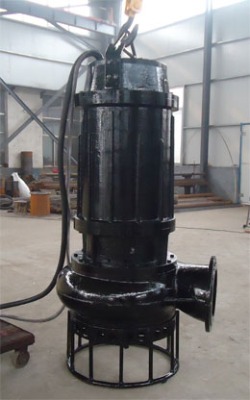

潛水攪拌泥漿泵是電機與水泵同軸潛入介質中工作的水力機械,該泵過流部件采用高合金耐磨材料制造,具有較好的耐磨性,過流通道大,適用于輸送含有較大固體顆粒的泥沙、礦漿、煤漿、砂石等介質.該系列產品吸收國內外先進技術設計制造,水泵除主葉輪外在底部增加一套攪拌葉輪,能將沉積的淤渣噴擊成湍流,是水泵在沒有輔助裝置的情況下實現高濃度輸送。獨特的密封裝置能夠有效平衡油室內外壓力,最大限度保護了機械密封的可靠性,電機采用過熱保護、進水檢測保護等多種保護措施,能夠在惡劣的工況條件下長期安 全的運行。

 使用于抽取建筑用沙、粉 沙、煤漿、粉 煤灰、淤泥、尾礦漿、礦砂、鐵砂礦、河流,湖泊、水庫、港口等抽沙清淤工程,還可用于鋼鐵廠、發電廠、鐵礦廠、油田等工礦企業的沉淀池的沉砂清除,污水處理廠沉淀物等。

分類

系單級、單吸、離心式泵,按出口直徑分為4寸,6寸,8寸,10寸,12寸,14寸,16寸,18寸,20寸等幾大系列多種規格。

按出口直徑分為80mm、100mm、150mm、200mm等幾大系列多種規格。

廣泛用于抽沙,抽鐵砂,淘金沙,圍海造地、電力粉 煤灰輸送、冶金行業輸送尾礦等最大混合流量可達5000立方/小時,最大深度可達60米,適用于各種需要大流量、深水抽沙的抽沙環境。

結構特點

1.  整機為干式下泵型,電機采用油室密封方式,內設機械密封,能有效防止高壓水和雜質進入電機內腔。

2. 除主葉輪外,還有攪拌葉輪,能將沉淀于水底的淤渣攪拌成湍流后抽取出來。

3. 葉輪和攪拌葉輪等過流部件采用高硬度的高鉻鑄鋼制造,耐磨、耐腐、排污能力強,能通過較大的固體顆粒。

4. 電機潛入水下,不受吸程限制,吸渣率高,清淤更徹底。

5. 整體設備簡化,不許配備輔助攪拌裝置或噴射裝置,操作簡便,機組總投資降低。

6. 攪拌葉輪直接接近沉積面,通過下潛深度控制濃度。在介質比重大的情況下可以通過加裝輔助裝置,增加介質濃度

使用條件

1. 電源為50hz/380v/660v三相交流電源,配電變壓器的容量為2-3倍電機額定容量。

2．介質溫度不得超過60℃,不含易燃易爆性氣體。

3．介質中固體顆的最大重量濃度：灰渣為45％,礦渣為60％ ,泥漿濃度40％以內。

4．機組潛水深度：不大于60米,最小潛水深度以淹沒電機為準。

5．機組在介質中的工作位置為立式,工作狀態為連續。

技術參數：

功率：3kw-132kw      流量：10-2200m3/h；

揚程：5-60m；        轉速：1440r/min、2880r/min；

口徑：50mm-400mm；   溫度范圍：-15℃- +110℃

顆粒度：5公分以內    材質：高耐磨合金鋼

用途：

·

1.水電站壩底清淤

水電站大壩的底部設有水池,壩內的水匯集此處再用泵排出,該水池經常被泥沙淤滿,處理起來相當麻 煩。

用潛水抽沙泵直接放到水池中排水,排水的同時將泥沙一起排出,水池不會再被泥沙淤滿,也不用再人工清沙。

2．選礦廠沉淀清理方案

選礦廠有很多的沉淀池、事故應急排放池、漏料及清潔集水池。這些場所的泥砂沉淀需要回到流程中或進入尾礦系統。由于用大的挖掘設備清理及運輸都很不方便,而常常用人工清理,勞動強度大且費用昂貴。

潛水抽沙泵通過帶攪拌頭的強力攪拌可把沉淀攪拌成漿體,并同時泵送。為沉淀的清理提供了便捷的方法。

應用

選礦廠沉淀池,事故排放池清理。

集水池排水。

濃縮機事故壓耙處理。

3．電廠沉煤池沉淀的清理

4.鋼鐵廠高爐的水渣輸送

5．鋼廠氧化鐵皮沉淀的清理

鋼鐵熱軋廠的濁循環水系統、旋流沉淀池氧化鐵皮沉淀物的清理

6. 井下水倉沉淀清理方案---解決礦山排泥問題

無論是金屬礦山還是煤礦,井下主水倉在每年雨季到來前就要清理沉淀。

    通常采用人工方法清理沉淀。存在的問題是人工清理勞動強度高、人工成本高、清理周期長及影響生產。用潛水抽沙泵,清理沉淀、泵送泥漿,實現沉淀清理機械化。

7. 污水廠氧化溝固體沉淀的臨時清理

8. 選礦尾壩尾礦的泵送

根據礦產資源綜合利用和環境保護的要求,以及由于技術的進步使尾礦利用產生了潛在的經濟價值,老尾礦再選回收有價元素 ,用尾礦做井下充填等越來越盛行起來。采用傳統的挖掘機挖掘,皮帶輸送,料倉給料方式,不僅投資大而且運行費用也很高。

污泥泵尾礦回采單元采用了最新的潛水攪拌和泥漿泵送技術,即用強有力的飛力攪拌器將已沉淀的尾礦顆粒攪拌成礦漿,然后用潛水抽沙泵泵送到需要的地方。

一般應用

從尾礦庫中回采尾礦再利用。

尾礦庫的清理和修整。

9. 造紙廠泄湖清於沉淀的清理

10. 內河河道清於泥沙的泵送

11. 港口海床清於泥沙的泵送

12. 造橋筑路施工場地泥漿的泵送

工程施工排水、橋墩施工時排水排泥沙、城市雨水泵站、污水處理廠。

13 采沙 、清淤、除渣

工廠清沉沙池、礦井清水倉泥沙、疏浚河道、海邊采沙、清理水庫沉沙、淘井、清 除鋼渣、清除廢礦渣、熱電廠清除粉 煤灰、排尾礦砂、洗煤、選礦、淘金

14．各種沉淀池污泥的處理

抽沙泵具有高效、節能、耐磨、耐腐蝕、運行可靠、揚程高、流量大(最大混合流量可達10-2000立方/小時)、抽深大(最深可抽水下60米深)、輸送距離遠適用范圍廣等特點。輸送的固液混合濃度可達到60％。可配帶電機或者是柴油機發電機。抽沙泵在使用過程中,一定要注意介質的濃度一定不要過高,防止損壞過流部件,影響抽沙泵的使用壽命。選型方法：

1、掌握現場情況是否與使用條件符合（電壓、頻率、水質、電源容量等）。

2、流量的初步選擇：根據需求確定抽沙泵流量。

3、管路損失計算：根據管路長度和彎管、閥門數量計算管路損失。

4、水泵揚程計算：抽沙泵揚程=水面至出水口垂直高差+管路損失+安 全余量（10％）。

5、根據流量和揚程確定抽沙泵具體型號

6、確定安 裝方式：固定式、移動式。

優勢：一、自帶攪拌葉輪。能將沉淀物攪起,無需其他輔助設備。

二、高效耐磨。葉輪為閉式葉輪,效率高、更耐磨；過流部件（葉輪、泵殼、攪拌葉輪等）采用高鉻耐磨合金材質。

三、三重保護,防止燒電機。電機內有感應探頭,接控制柜后實現：油室浸水、電機室浸水、電機過熱保護。

四、機泵一體,移動方便。直接潛入水底,不受吸程限制。

性能參數:

揚程：3-65(m)

口徑：50-400(mm)

介質溫度：一般≤80℃ 耐熱型可達140℃

固態混合物重量濃度：灰漿濃度≤45％

礦漿濃度≤60％

轉速：電機直聯傳動

2900/1480/980 r/min

流量：10-2200(m3/h)
