產品說明

md46-30×7型耐磨多級泵是采用分段式多級泵結構,在d型多級離心泵結構上,采用耐磨材質作為泵體過流部件材質,具有輸送含有細微固體顆粒的能力,適用范圍十分廣泛,是長沙三昌泵業有限公司主打產品之一,并且該泵通過了國家煤安 認證和iso9001-2001國際質量體系認證。歡迎廣大用戶蒞臨公司咨詢考察。

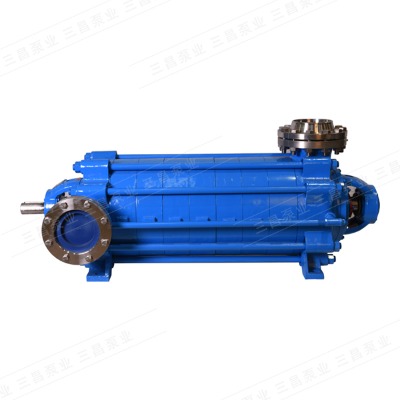

md46-30×7耐磨防爆礦用多級泵品牌廠家三昌泵業

使用范圍：

供述送溫度不超過80℃,含細微固體顆粒的無腐蝕性污水,廣泛用戶礦山排水、污水處理、鋼廠污水處理等場合。

md46-30×7耐磨防爆礦用多級泵品牌廠家三昌泵業

結構說明

md型耐磨多級泵主要由定子部分和轉子部分以及軸承、軸封部分組成。

定子部分由底座、進水段、中段、出水段、導葉輪,利用拉桿螺絲緊固,形容工作腔。進出口方向可以根據用戶的實地需求進行更改,一般md型礦用加壓泵價格采用側邊進水,水平向上出水的方式。不過也可以根據用戶要求改成垂直進水。

轉子部分由軸、軸套、葉輪、平衡盤、軸承壓蓋等組成。葉輪通過軸的轉動得到旋轉的動能,從而帶動液體在工作腔內轉動,直至介質沿著工作腔達到出水的目的。平衡盤主要是用來平衡泵在運行過程中產生的軸向力。軸承則是保護軸在運轉過程中一面被損傷。

軸承部分有軸承體、軸承、軸承檔套、軸承壓蓋組成。軸承部分用來支撐軸的正常轉動。一般md型耐磨多級泵采用滾動軸承,干油潤滑。不過有md85-67、155-67、600-60這三個型號系列采用滑動軸承,稀油潤滑。

軸封部分首先分為兩種類型的軸封：一種是填料密封,該密封主要適用在對現場泄露條件不高,或者介質中含有固體顆粒的場合,該密封在此類型場合具有很高的經濟效益,填料密封主要由盤根、填料壓蓋組成。二種是機械密封,該密封主要適用在零泄露、或高溫、輸送腐蝕性介質等場合,機械密封具有零泄露的優勢,但相對造價偏高。機械密封主要由動環、靜環、橡膠圈、彈簧組成。

md46-30×7耐磨防爆礦用多級泵品牌廠家三昌泵業

型號說明：

md46-30×7

md-耐磨多級離心泵

46-泵的設計點流量為46m3/h

30-泵的單級揚程為30m

7-泵的級數為7級

md46-30×7耐磨防爆礦用多級泵品牌廠家三昌泵業

供貨范圍：

泵、電機、底座、聯軸器、防護罩、地腳螺栓

附：離心泵的維護保養標準

日常維護標準

1、嚴格按泵的操作規程啟動、運行與停車,并做好運行記錄。

2、每班檢查潤滑部位的潤滑油是否符合規定,做到嚴格實行“五定”、“三級過濾”。

3、班班檢查軸承溫度,應不高于環境溫度35℃,滾動軸承的溫度不得超過75℃；滑動軸承的溫度不得超過70℃。班班檢查電機溫升。

4、每班檢查軸封處滴漏情況,標準為：填料密封保持每分鐘10-20滴為宜；對于機械密封,應無任何泄漏,。

5、班班觀察泵的壓力,電機電流是否正常和穩定,注意泵有無噪音等異常情況,發現問題及時處理。

6、班班保持機泵及周圍場地整潔衛生,及時處理跑、冒、滴、漏。

多級泵驗收程序

泵在檢修后質量符合本規程要求,檢修記錄齊全、準確,試車正常,即可按規定辦理驗收。

維護安 全注意事項

1、設備上不準放置檢修工具或任何物體.

2、在泵運轉中,不在靠近轉動部位擦抹設備,不松緊帶壓部份螺栓。

3、保持電機接地線完好,清掃場地注意不要將水噴灑在電機上。

2檢修安 全注意事項

1檢修前必須按規定辦理有關安 全檢修手續。

2、切斷電源、并掛上“禁動脾”。

3、關閉進、出口閥門或加堵盲板與系統隔絕,放掉剩液。

4、設備的拆卸、清洗,更換的零部件以及檢修工具要整齊擺放,做到文明檢修。

5、檢修人員必須遵守本工種的安 全操作規程和本企業的安 全檢修規定。

3試車安 全注意事項

1、試車應有組織地進行,并有專人負責試車中的安 全檢查工作。

2、開停泵由專人操作,操作者必須持有該崗位的“安 全作業證”。

3、嚴格按照泵的啟動,停止程序開停。

4、試車中如發現不正常的聲響或其他異常情況時,應停車檢查原因并消除后再試。
