一、產品介紹

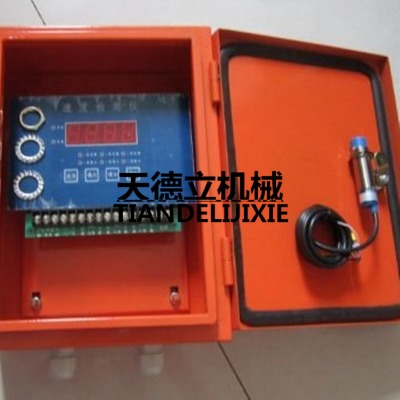

dh-s 非接觸式速度檢測儀概述：傳感頭安 裝在膠帶機下皮帶上面且皮帶運行比較平穩處。傳感頭安 裝有兩種 方式：一種是將傳感頭焊裝在膠帶機托輥支架橫梁下面。另一種用戶自選一角鋼（40×40以上）做橫梁,在角鋼中間出打兩孔φ16孔間距見膠帶機托輥之間,將此角鋼固定在托輥支架螺栓上即可。鋼固定在托輥支架螺栓上即可。

二、技術參數

dh-s 非接觸式速度檢測儀技術參數:

電源：ac 220v±10％           整機功率（含傳感器）：5w

檢測點數：1—9                分辨率： 0.01m/s 或0.1轉/分

開關量輸出：三路開、閉接點（正常、輕打滑、重打滑）

繼電器接點容量：ac 380v 3a   測速范圍：0.5-9.9m/s

p是帶速 l是檢測輥筒的直徑 h是起動延時時間

模擬量輸出：4--20ma,對應0--vee（ve額定速度）

                 20—24ma對應ve—1.25ve

建議采用0.75—1.0 mm2三芯屏蔽電纜連接傳感器和主機,距離可達一公里

相對濕度：90％（25℃時）。

工作溫度：－30～+40℃；          防護等級：ip65；

相對濕度：≤95％（25℃時）；       傳感器作用距離：≤7mm。

三、產品特點

（1）傳感器接線要保證準確、牢固。

（2）在保證不刮撞的情況下,傳感器與感應塊（磁鋼或鋼柱）應盡量靠近,以保證有效的接受信號。

（3）當傳感器接近感應塊時,傳感器的指示燈亮。

（4）傳感器調試工作完成后,應用搬手將傳感器緊固,感應塊要固定牢靠,保證輸送機運轉時不松動和錯位。

（5）傳感器和感應塊的位置,在條件允許時盡量靠近滾筒軸.

（6）當輸送帶額定速度在現場不能確定時,可在輸送機正常運行時,以主機顯示的速度為依據編程。

（7）輸入的改向滾筒的直徑要準確。
