一、設備概述:

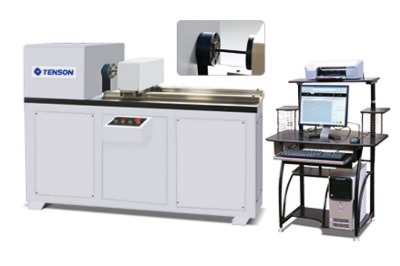

   數顯式扭轉試驗機主要是對螺栓或其他金屬、非金屬材料、零部件等進行扭轉試驗,檢測材料的扭矩、抗扭強度、扭轉角以及扭矩-扭轉角之間的關系。

   該機由步進電機加載,高精度扭矩傳感器檢測扭矩、光電編碼器檢測扭轉角、液晶顯示檢測結果。該扭轉試驗機具有結構簡單、操作方便、價格低廉等特點,主要適用于科研部門、各類大專院校和工礦企業的力學實驗室用來測定材料的扭轉性能。可以實時顯示扭矩、扭轉角,自動計算材料的抗扭強度,并有最大扭矩保持功能,可以正、反扭轉,扭轉速度自由設定,并有20組數據查詢、打印功能。

二、適用標準：

   jb/t9370—2007《扭轉試驗機技術條件》

   gb10128—2007《金屬材料 室溫扭轉試驗方法》

   jjg269-2006《扭轉試驗機檢定規程》

   用戶也可以提供相關的技術標準,按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。

三、結構特征與工作原理:

   本試驗機由加力部分、扭矩傳感器檢測扭矩部分、光電編碼器檢測扭轉角部分、液晶數字顯示部分、機柜等部分組成。

   控制電機通過減速系統,傳動帶動主動夾頭對試樣進行扭轉試驗,扭矩傳感器受力后產生電信號送入測量放大器放大,將此數字信號送入微計算機處理器進行相應的數據處理,其結果由led顯示；另一方面,試樣的變形信號由光電編碼器輸出,進行倍頻整形,計數處理,送入微計算機處理器,然后與試驗扭矩信號對應起來,檢測材料的扭矩、最大扭矩、扭轉強度等。

   可以自由設置試驗參數,如扭轉速度、材料尺寸、扭轉角度、扭轉后是否停機等,設置完畢自動試驗,自動出試驗結果。 既可以預設扭矩求扭轉角,又可以預設扭轉角度求扭矩,都是自動完成。 可以實時顯示扭矩和扭轉角,停機后,可以顯示最大扭矩并能保持。 可以正、反扭轉。

四、主要技術參數:

 1.最大顯示扭矩：200n.m

 2.扭矩顯示分辨率：0.01n.m

 3.扭矩測量范圍：4-200n.m

 4.扭矩示值相對誤差：≤±1.0％

 5.扭矩示值重復性相對誤差：≤1.0％

 6.扭轉角的最大讀數值：99999°

 7.扭轉角的最小讀數值：0.1°

 8.試驗空間：500mm

 9.扭轉速度:3.6-720°/min

 10.工作電壓:ac220v±10％,50hz

 11.外形尺寸：1650*350*1120mm

 12.左右夾頭同軸度誤差≤φ1mm

五、主要配置:

 1.高強度試驗機主機 1臺

 2.高效精密減速機 1套

 3.專用試驗測控顯示系統 1套

 4.高精度扭矩傳感器 1只

 5.精密直線導軌 2套

 6.高精度角度編碼器 1只

 7.步進電機 1臺

 8.步進電機驅動器 1套

 9.螺栓專用夾頭 1套

 10.技術資料（含使用說明書、裝箱單、合格證明書）1套
