產品特點：

本公司生產的電動鋼筋標距儀，是根據新國標gb228-87《金屬材料垃伸試驗的規定要求》和不同用戶的需要，研制并專業生產而成。產品規格為400mm，用于圓鋼、扁鋼、鋼管、型鋼及其他有色金屬材料打標點記號，供抗拉試樣之用。

該機構造精密，使用方便，運行平穩，效率高，人工省，打點準確，亦便于檢查和修理。

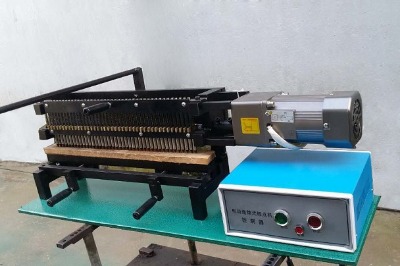

dxd-40電動鋼筋打點機結構：

該機主機由底座、支架、試樣支承臺、旋鈕、沖頭、操作桿、電機、電控器、動作開關等組成。

技術要求：

每轉動一周，即可打成41個標點。標點距離為10mm士0.5mm,全長分400mm標點尖端。用滾珠軸承圓鋼做成，硬度不低于rc55度。

打印電機：ac220v,  50hz   120w  100r/min 1.3a。

使用方法：

打印10mm間距。

將試樣材料放入試樣槽座內，使打點鉆與鋼筋輕微接觸，旋轉前面兩個手柄（相向運動），使打點鉆與鋼筋中心在一條線上，掀緊長手柄，使打點針頭上升約2一5mm，接通電源，按控制器啟動按鈕，打印電機旋轉，使電機旋轉一周或幾周后按停止按鈕，打印結束。使打印部件復位，取下鋼筋即可。

工作原理：

它是采用垂直下壓方式，通過電機帶動，將一根帶螺旋帶的軸旋轉360°，在不同角度抬起沖頭垂直上升下降，借助彈簧的彈力沖擊打點，電機傳動螺旋軸一周在試樣上打出直線排列間距為10mm×41點＝400mm。通過移動定位裝置，二次擊打標距為5mm×62點＝305mm。

電動式連續打點機是作金屬拉力試樣標距(lo)的專用設備。

控制器安 裝說明：

旋下電動打點機上頂端的四顆螺釘，再拆下控制器鐵殼上的四顆螺釘，把控制器底上的四顆孔對準機上的四個螺孔（注意控制器上的控制按鈕在前方即操作方），旋緊螺釘，接上接地線，再裝上鐵殼，擰緊螺釘。插上電源線，插上電動機插頭。至此，就可正常打印。
